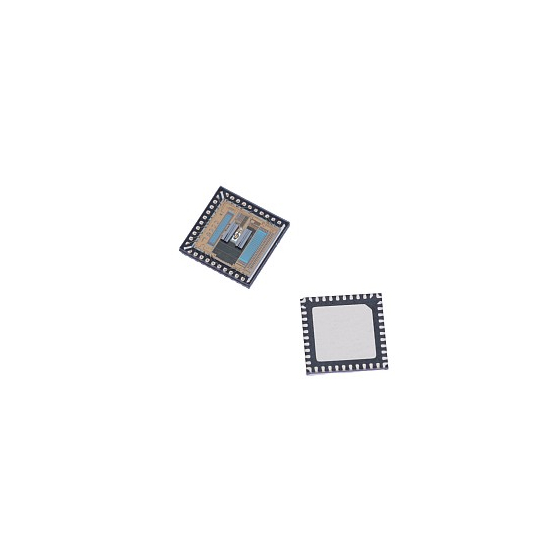

大口径、リニア・アブソリュートエンコーダIC『AR55シリーズ』

ブックマークに追加いたしました
ブックマーク一覧

ブックマークを削除いたしました
ブックマーク一覧

これ以上ブックマークできません

会員登録すると、ブックマークできる件数が増えて、ラベルをつけて整理することもできます
無料会員登録

最終更新日：2026年07月06日

公式サイト

大口径中空軸（スルーホローシャフト）やリニア用途への適用が可能

『AR55シリーズ』は、大口径中空軸（スルーホローシャフト）やリニア用途への需要の高まりに応えるべく設計された、汎用性の高いアブソリュートエンコーダASICです。シングルターン・アブソリュート出力において、1ビットから32ビットの範囲でユーザーが分解能をプログラム可能です。また、差動アナログSine/Cosine信号やデジタル・インクリメンタルABIUVW信号も提供し、CPR（1回転あたりのパルス数）や極対数を1から226の範囲で設定できます。最先端のオートキャリブレーション機能により、エンドユーザーのシステムへの組み込みが容易です。

この製品へのお問い合わせ

基本情報

【特長】 ■ユーザー設定可能なインクリメンタル出力（ABI）分解能（1～2^26 CPR） ■ユーザー設定可能な転流信号（UVW）（1～32極対） ■差動アナログ・サイン／コサイン出力 ■中空軸（ホローシャフト）内径：46 mm～2.66 mに対応 ■リニア・コードストリップ長：最大8.33 mに対応 ■Broadcom社のウィーガンド技術を用いたエネルギー・ハーベスティング・マルチターン・カウンタとの統合に対応 ■産業用途の多くに適した-40°C～115°Cの広範な動作温度範囲 ■3.3Vおよび5Vのデュアルモード動作電圧に対応し、MCUやFPGAとの容易な通信が可能 ■SSI、SPI、RS485、またはEncoder Serial Link（ESL）通信プロトコルを選択可能 ■BiSS-Cプロトコル・オプションも利用可能 ■RoHS準拠 ※カタログは英語版となります。

価格帯

詳細はお問い合わせください

納期

詳細はお問い合わせください

用途／実績例

ロボット自動化・エンジニアリングなどに活躍するほか、工場自動化・ドローン、医療機器、自律走行搬送ロボット（AMR）、無人搬送車（AGV）、リニアアクチュエータ・リニアステージなどの分野で活用いただけます。

カタログ（1）

カタログをまとめてダウンロード

アブソリュートエンコーダIC『AR55シリーズ』

製品カタログ

このカタログにお問い合わせ

企業情報

ブロードコム（アバゴ・テクノロジー株式会社）

電子部品・半導体
