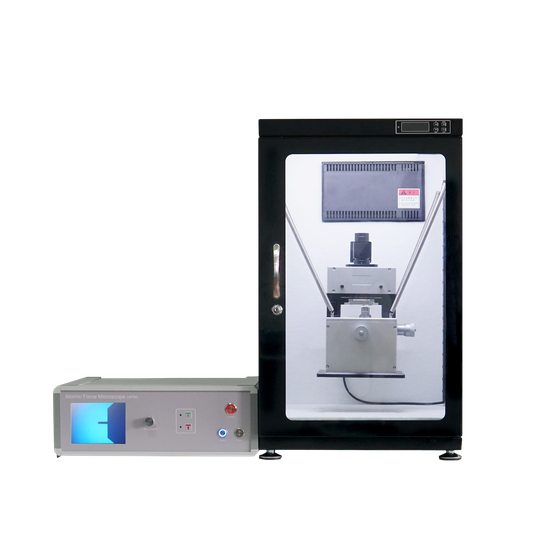

価格を抑えつつ画質は妥協しない、研究室向けコストパフォーマンスAFM
価格を抑えつつ画質にこだわった原子間力顕微鏡です。 ・従来機の半額以下からご検討いただけるコストパフォーマンス ・トポグラフィに加え、位相・MFM・LFM・EFM測定にも対応（一部オプション） ・ばね吊り下げ構造の採用で、振動由来のノイズを低減 ・プローブ交換とレーザー位置合わせが簡単な設計 ・オートアプローチ機構で探針降下時のサンプル・プローブ損傷を防止 ・モーター駆動のステップ機構で狙った測定位置へ正確に移動 ・内蔵CCDでリアルタイムに観察位置を確認しながら調整可能 ・モジュール構成のため、保守対応や機能追加が容易 複数台導入でのスループット向上にも、これから導入するラボのファーストAFMにも適しています。
この製品へのお問い合わせ
関連動画
基本情報
・型式：NanoView-1000 AFM ・動作モード：コンタクト／タッピング（オプション：コンタクト、フリクション、位相、磁気力、電気力） ・サンプル寸法上限：直径90mm、高さ20mm ・XY走査域：20µm（オプションで最大100µmまで拡張可） ・Z軸走査域：2µm ・分解能：XY方向0.2nm、Z方向0.05nm ・ステージ移動量：±6.5mm ・取得画素数：256×256または512×512 ・内蔵光学系：倍率4倍、分解能2.5µm ・走査速度：毎秒0.6〜4.34Hz ・制御分解能：XY 18bit、Z 16bit（D/A） ・信号取得：14bit A/D、16bit A/Dを2系統同時サンプリング ・制御方式：DSPデジタル制御（サンプリング64.0kHz） ・接続インターフェース：USB2.0 ・対応OS：Windows XP／7／8／10
価格帯
納期
用途／実績例
【観察例】 ・ポリスチレン粒子（10×10µm） ・蝶の羽の微細構造（20×20µm） ・ナノ粒子（3×3µm） ・アルミナ（10×10µm） ・バリウムフェライト磁性材料（12×12µm） ・グラフェン、カーボンナノチューブ ・DNA、植物由来タンパク質 ・有機半導体蒸着膜 無機材料から生体分子まで対象は幅広く、教育用サブ機としても、複数台導入によるスループット向上目的にも採用されています。
