省配線システムを省スペースで実現する、AIPC等の拡張にも最適なPCIe CUnetマスタボード。
■ 製品概要PCIe×1レーンに対応したハーフサイズ（110×80mm）のCUnetマスタボード。各種産業用システムやフィールドバス、省配線システムへの組込みに最適。 ■ 基本性能ステップテクニカ製IC「MKY43」を1個搭載。通信速度は3M/6M/12Mbpsからソフトで切り換え可能。パルストランス絶縁方式を採用。 ■ 通信・距離2線式半二重通信とビット同期方式により最長300m（3Mbps時）に対応。マルチドロップ方式に対応し、基板上スイッチで終端抵抗のON/OFFを切替可能。 ■ 仕様・形状コネクタ形状には8ピンモジュラコネクタ（RJ-45）を採用。定格電圧DC3.3V、消費電力2.0W以下の省電力設計。 ■ 環境性能使用周囲温度0～50℃の耐環境性を備え、工場などの厳しい産業環境下でも安定した運用をサポート。"
この製品へのお問い合わせ
基本情報
■ 型式・ハード仕様：PCIE-ANM01、PCIe×1レーン（ハーフサイズ 110×80 mm）、ステップテクニカ製 MKY43 1個搭載 ■ 電源・消費電力：定格電圧 DC3.3V（±5%）、消費電力 2.0W以下、質量 100g以下 ■ 通信方式：2線式半二重通信、パルストランス絶縁 ■ 通信速度：3Mbps / 6Mbps / 12Mbps（ソフトウェア切換え） ■ 同期・誤り検出：ビット同期 / CRC-16 ■ 通信距離：総延長 100m (12Mbps) / 200m (6Mbps) / 300m (3Mbps) ■ 接続・I/F：マルチドロップ方式、100Ω終端抵抗（基板上スイッチでON/OFF切替え）、8ピン モジュラコネクタ（RJ-45） ■ 環境条件：使用周囲温度 0〜50℃、使用周囲湿度 10〜90%RH（結露無きこと）、腐食性ガス無きこと"
価格帯
納期
用途／実績例
■ 産業用PC（PCIeスロット搭載機）の省配線・フィールドバス化 ■ 複数のCPUや制御ユニット間におけるリアルタイムなメモリ共有 ■ 工作機械や半導体製造装置などの多軸・高速なI/O・アナログ制御 ■ 最大64台の機器を複雑な通信プログラムなしで連携させるシステム ■ 伝送距離の延長が必要な大型プラントや複数ブース間のデータ通信 ■ ノイズ影響を受けやすい工場環境での安定した半二重シリアル通信 ■ 制御アプリケーション開発の工数削減およびメンテナンス性向上"""

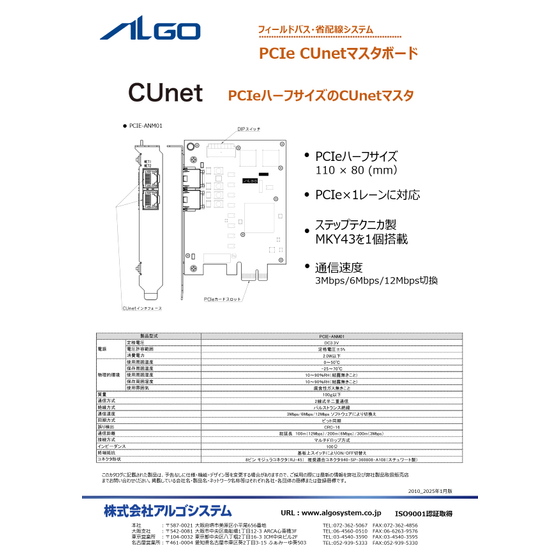

カタログ（1）
