PCIeハーフサイズのA-Link(HLS)マスタ
■ 製品概要PCIe×1レーン対応のハーフサイズ（110×80mm）A-Link(HLS)マスタボード。産業用PCに省スペースで高信頼なフィールドバス環境を構築。 ■ ラインナップステップテクニカ製IC「MKY36」を搭載。1ch（PCIE-ALM01）と2ch（PCIE-ALM02）の2種類を用意。 ■ 通信方式4線式全二重または2線式半二重通信をソフトで柔軟に切替可能。通信速度は3M/6M/12Mbpsから選択でき、最長300m（3Mbps時）に対応。 ■ 信頼性・接続パルストランス絶縁方式の採用で優れたノイズ耐性を確保。マルチドロップ方式をサポートし、終端抵抗（100Ω）は製品上に実装済み。 ■ 電源・仕様定格電圧DC3.3V、消費電力2.0W以下の省電力仕様で、現場設備へのスムーズな組み込みと安定稼働を実現。"
この製品へのお問い合わせ
基本情報
■ 型式・ハード仕様：PCIE-ALM01（1ch） / PCIE-ALM02（2ch）、PCIe×1レーン（ハーフサイズ 110×80 mm）、ステップテクニカ製 MKY36 搭載 ■ 電源・消費電力：定格電圧 DC3.3V（±5%）、消費電力 2.0W以下、質量 100g以下 ■ 通信方式・絶縁：4線式全二重または2線式半二重（ソフト切換え）、パルストランス絶縁 ■ 通信速度：3Mbps / 6Mbps / 12Mbps（ソフトウェア切換え） ■ 同期・誤り検出：ビット同期 / CRC-12 ■ 通信距離：総延長 100m (12Mbps) / 200m (6Mbps) / 300m (3Mbps) ■ 接続・I/F：マルチドロップ方式、100Ω終端抵抗（製品上に実装）、8ピン モジュラコネクタ（RJ-45） ■ 環境条件：使用周囲温度 0〜50℃、使用周囲湿度 10〜90%RH（結露無きこと）、腐食性ガス無きこと"""
価格帯
納期
用途／実績例
■ 産業用PC（PCIeスロット搭載機）の省配線・フィールドバス化 ■ 専用IC（MKY36）による超高速・リアルタイムなI/O遠隔制御 ■ 工作機械や搬送装置、ロボット等におけるセンサー・アクチュエータの配線削減 ■ システム規模に応じて1ch（PCIE-ALM01）と2ch（PCIE-ALM02）の柔軟な使い分け ■ 4線式全二重または2線式半二重通信を用いたスキャンタイムの確実な定周期制御 ■ 伝送距離の延長が必要な大型プラントや複数ブース間のデータ通信 ■ ノイズ影響を受けやすい過酷な工場環境での安定した長距離信号伝送 ■ 制御アプリケーション開発の工数削減およびメンテナンス性向上"""

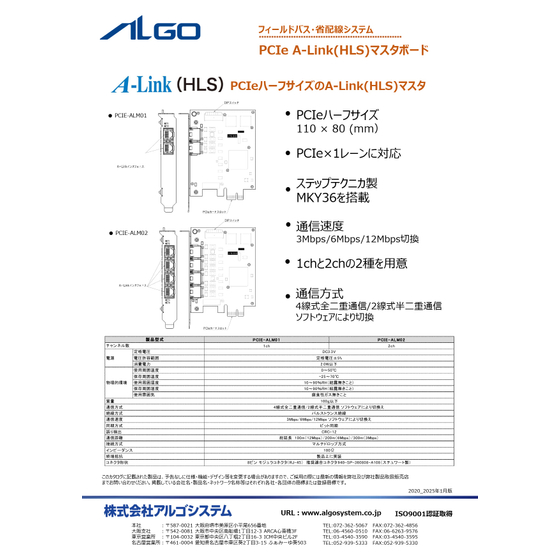

カタログ（1）
