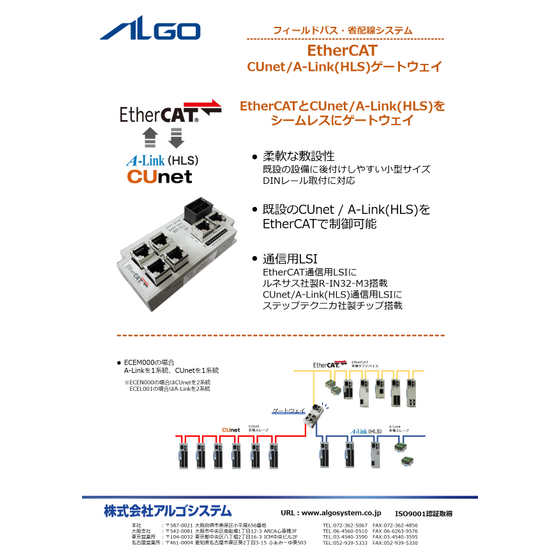

EtherCATとCUnet/A-Link(HLS)をシームレスにゲートウェイ
■ 製品概要EtherCATとCUnetまたはA-Link(HLS)を1台でシームレスに接続できる通信変換ゲートウェイユニット。 ■ 設置・環境既設の設備に後付けしやすい小型設計で、DINレール取付に対応する優れた敷設性を装備。 ■ 導入メリット既存のCUnetおよびA-Link(HLS)システムをそのまま活かしながら、EtherCAT環境での一括制御が可能。 ■ 基本性能通信用LSIには、EtherCAT側にルネサス社製「R-IN32-M3」を、各フィールドバス側にはステップテクニカ社製チップを採用し、信頼性の高い高速通信を実現。 ■ ラインナップ型式により、CUnetを2系統備えたモデル、A-Linkを2系統備えたモデル、shadow両バスを1系統ずつ備えたハイブリッドモデルから選択可能。"
この製品へのお問い合わせ
基本情報
■ 対応ネットワーク：EtherCAT、CUnet、A-Link(HLS) ■ EtherCAT仕様：プロトコル PDO/SDO、プロファイル CoE、物理層 100Base-TX、パルストランス絶縁、RJ45×2ch ■ CUnet仕様：2線式半二重、マルチドロップ方式、通信速度 3M/6M/12Mbps、通信距離 最長300m（3Mbps時）、DIPスイッチ終端抵抗 ■ A-Link(HLS)仕様：4線式全二重/2線式半二重、通信速度 3M/6M/12Mbps、通信距離 最長300m（3Mbps時）、終端抵抗内蔵 ■ 電源・電気・環境：定格電圧 DC24V（許容範囲 DC20.4〜26.4V）、内部消費電流 150mA以下、耐ノイズ性能：電源バースト ±2kV等"""
価格帯
納期
用途／実績例
■製造現場に導入済みのCUnetやA-Link(HLS)仕様のスリーブや周辺機器を、上位のEtherCATネットワークへ統合して一元監視・制御したい用途。 ■56×120mmのコンパクトな筐体サイズを活かし、制御盤内の極めて限られた空きスペースや中継ボックス内へ敷設する用途。 ■既存の設備全体を作り直すことなく、本ゲートウェイを後付けすることで、低コストかつスピーディに既存ラインを最新のEtherCATシステムへ対応させる構築。 ■A-LinkとCUnetをそれぞれ1系統ずつ持つモデルを活用し、性質の異なる2つのリモートI/Oネットワークを一括してEtherCATへマッピングする分散制御システム。 ■パルストランス絶縁や、国際規格に準拠した強固な電気的保護性能を必要とする、大型モーターやインバータ周辺などの過酷な生産現場への設置。 ■工具を必要としないDINレール取付構造や、基板上のDIPスイッチによる簡単なCUnet終端抵抗の切り替え機能を活かした、保守性の高い装置開発。"
カタログ（1）
カタログをまとめてダウンロード
企業情報
1981年システムハウスとして誕生したアルゴシステムは、今「コミュニケーション＆コントロール」を事業コンセプトに、独創的なテクノロジーで、さらなる先進分野にチャレンジしています。 開発・製造からシステム構築まで幅広い技術でお応えする産業用電子機器メーカー 私たちアルゴシステムは、40年のものづくり技術によって、 高機能・長寿命・長期安定供給を誇る自社開発製品の製造・ご提供だけではなく、 お客様の専用機器の開発や、最先端のシステムソリューションを通じて、 社会を支える様々な産業に貢献してまいります。
