高速・高精度制御に応えるエンコーダ入力ユニット エンコーダ信号を高精度に計数 小型でDINレール取付簡単
■ 製品概要EtherNet/IPネットワークに対応し、モーターや各種回転軸のエンコーダ信号を高精度に計数・管理できる産業用エンコーダ入力ユニット。 ■ 形状・設置コンパクトな「ちゅう丸くん」シリーズの筐体を採用しており、制御盤内のDINレールへ手軽に配置可能。 ■ 基本性能信号は独立した2チャンネルの計数に対応。カウントされた計数値や各種設定値は、EtherNet/IP通信（CIPプロトコル）を介して上位のPCやPLCへリアルタイムに転送。 ■ 制御・配線高度な位置・速度のフィードバック制御を実現。外部接続端子には現場で広く普及しているe-CON（4ピン）コネクタを採用。 ■ 規格・信頼性CEマーキングやRoHS指令にも適合し、厳しいFA製造環境下で確実なセンシング環境を提供。"
この製品へのお問い合わせ
基本情報
■ チャンネル・入力方式：2ch / カウンタA相、B相、Z相、リセット入力、ラッチ入力A・B / A・B相位相差（1/2/4逓倍）、符号+パルス、加減・減算パルス入力 ■ 最大応答周波数（ラインレシーバ：EIEC200）：単相4MHz（位相差4逓倍時1MHz）、Z相1MHz（EIA規格RS-422-A準拠） ■ 最大応答周波数（オープンコレクタ：EIEC201）：単相500kHz（位相差4逓倍時125kHz）、Z相125kHz（DC24V/DC5V仕様対応） ■ インタフェース・コネクタ：e-CON 4ピン端子、通信：RJ-45×2ポート（100Base-TX対応） ■ 通信仕様：EtherNet/IP（通信プロトコル CIP）、パルストランス絶縁、ルネサス製通信IC搭載、ステータスLED付 ■ 電源仕様 / 消費：定格電圧 DC24V（許容範囲 DC20.4〜26.4V） / 内部消費電流 150mA以下 ■ 環境・保護性能：使用温度 -10〜60℃、湿度 10〜90%RH（結露無きこと）"""
価格帯
納期
用途／実績例
■搬送コンベア、インバータモータ、各種アクチュエータに取り付けられたロータリーエンコーダのパルス信号を2軸同時に高速・高精度に計数する用途。 ■外部からのラッチ入力信号（応答時間3μs以下）に基づき、製品の通過や位置決めの瞬間的なエンコーダカウント値を正確に保持・記録する検査・包装ライン。 ■横幅わずか56mmの小型ボディとDINレールマウント構造を活かし、制御盤の隙間や中継ボックス内へ複数台を配置して省スペースな省配線システムを構築。 ■工具不要でワンタッチ結線が可能なe-CONコネクタを使用し、センサーの交換や増設時のメンテナンス時間を短縮しつつ、現場での誤配線を防止したい設備設計。 ■パルストランス絶縁や強固な耐静電気・耐インパルスノイズ性能（国際規格レベル3適合）を活かし、高電圧機器やモータドライバが隣接する過酷な工場内での運用。 ■-10℃から60℃までの広い動作周囲温度と、CEマーキング（EMC指令クラスA、RoHS指令）への適合が必要とされる欧州市場等への輸出向け産業装置。

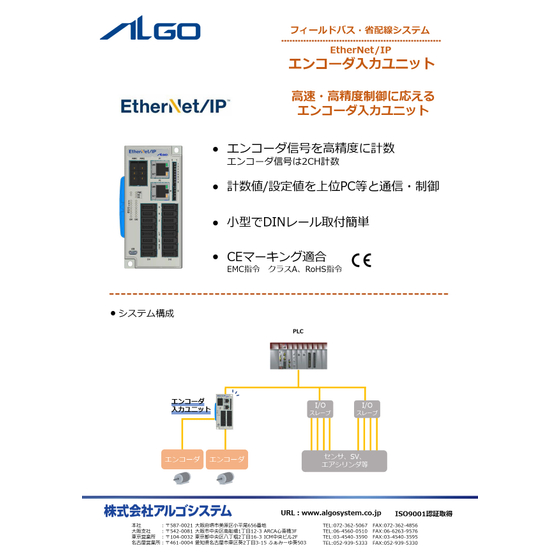

カタログ（1）
カタログをまとめてダウンロード
企業情報
1981年システムハウスとして誕生したアルゴシステムは、今「コミュニケーション＆コントロール」を事業コンセプトに、独創的なテクノロジーで、さらなる先進分野にチャレンジしています。 開発・製造からシステム構築まで幅広い技術でお応えする産業用電子機器メーカー 私たちアルゴシステムは、40年のものづくり技術によって、 高機能・長寿命・長期安定供給を誇る自社開発製品の製造・ご提供だけではなく、 お客様の専用機器の開発や、最先端のシステムソリューションを通じて、 社会を支える様々な産業に貢献してまいります。
