電力・地熱・石油・製鉄・下水道分野で選ばれる、配管の膨張・伸縮・変位・振動対策。

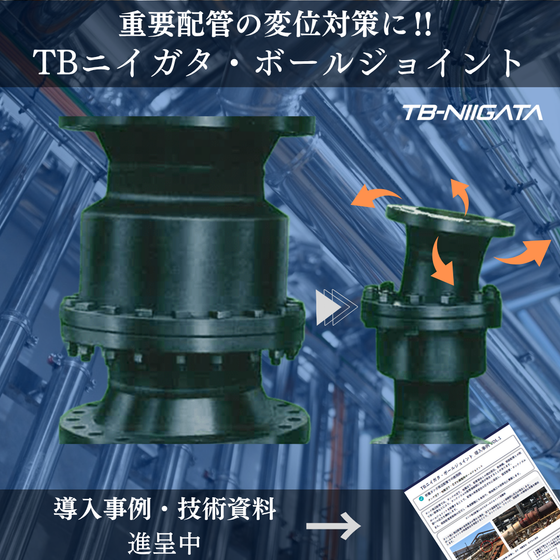

TBニイガタ・ボールジョイントは、蒸気、温水、汚泥などの流体を輸送する配管において、 膨張・収縮の吸収、変位吸収、振動・衝撃対策に使用される高耐久配管継手です。 液体・気体を輸送しながら、回転と傾きが同時に可能な構造により、配管の動きに追従し、配管や接続機器にかかる負荷を低減します。 電力・地熱・石油・石油化学・製鉄・下水道分野など、過酷な環境下で使用される重要配管で豊富な納入実績があり、 高温・高圧流体、振動、ねじれ、地震変位、地盤沈下など、厳しい条件下でも設備の安定稼働と長寿命化に貢献します。 また、タンクノズルと配管の接続部、動きのある機器と固定配管の接続、動きのある配管と固定機器の接続など、変位や回転が発生する箇所にも対応可能です。 ボールジョイントリンクの構成により、配管のねじれや装置に生じる大きな反力の吸収にも対応します。
この製品へのお問い合わせ
基本情報
【特長】 ■ TBニイガタ・ボールジョイントは、配管の2平面またはそれ以上の平面移動に追従可能 ■ エンドスラストが小さく、配管や接続機器への負荷を低減し、寿命延長に貢献 ■ 配管系のアンカーやガイドの数・重量を減らし、施工工数を大幅に節減可能 ■ パイプループに比べ、省スペースで大きな可動機能を発揮 ■ 大口径や高圧仕様にも対応し、過酷な使用条件にも柔軟に対応 【仕様】 ■ 本体：炭素鋼（S25C） ■ パッキン：フェノール・ガラス繊維 ■ 最高使用温度：240℃ ■ 接続：フランジ（JIS5K、JIS10K、JIS20K、JPI150、JIS40K、JIS63K、ANSI300～ANSI600等）、Rc、BE4、BE8 ■ サイズ：1-1/4B～30B ■ 最大変位角度：詳細は資料をダウンロードください ■ 最高使用圧力：詳細は資料をダウンロードください 【発行図書】 製作仕様書（データシート、外形図）／検査要領書／検査証明書（ミルシート）等 ※詳しくは資料をご覧いただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
TBニイガタ・ボールジョイントは、電力・地熱・石油・石油化学・製鉄・化学・下水道分野など、 過酷な環境下で使用される配管ラインにおいて多数の納入実績があります。 【主な業界】 ■ 電力・発電 ■ 地熱発電 ■ 石油・石油化学 ■ 製鉄・金属 ■ 化学 ■ 下水道・汚泥処理 ■ 公共インフラ 【主な用途】 ■ 防火設備、地下配管の地震対策 ■ 地熱スチーム配管の膨張・伸縮吸収 ■ 水タンク・貯蔵タンク周辺配管の変位吸収 ■ 高圧汚泥配管 ■ 水道給水配管 ■ 製鉄機械配管 ■ 重油配管ライン ■ 地盤沈下対策、防災・BCP用途 ※詳しくは資料をご覧いただくか、お気軽にお問い合わせください。
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| 高圧用ボールジョイント | |
| 低圧用ボールジョイント |
