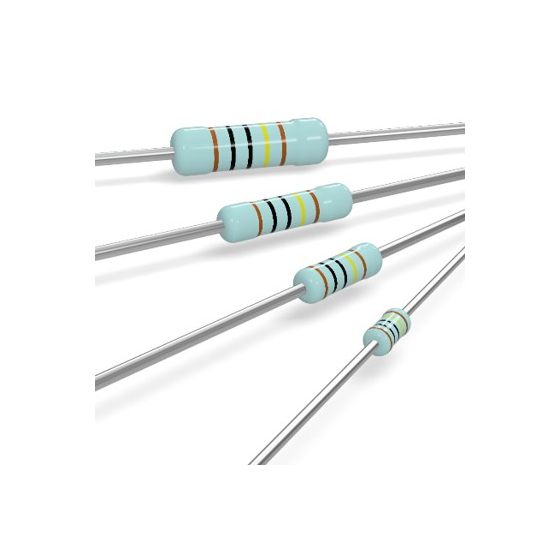

【最高8.0kV・最大1GΩ対応】小型・耐高電圧アキシャルリード抵抗器「HVAS」｜高圧回路の省スペース化に
【高電圧回路の「スペース不足・絶縁距離」の課題を解消】 「HVASシリーズ」は、小型アキシャルリード型でありながら最高使用電圧1.0kV～8.0kV、抵抗値1MΩ～1GΩの超高抵抗に対応した耐高電圧抵抗器です。複写機（PPC）の帯電・転写回路やエアコンのインバータ制御、高圧電源モジュールの分圧・検出部など、小型化と高い安全性が求められる回路に最適です。 【「HVASシリーズ」の特長】 1.圧倒的な高耐圧・高抵抗：最大8.0kVに対応し、高圧回路ブロックの省スペース化と基板のコンパクト化を実現。 2.優れた耐環境性と信頼性：TCR ±200ppm/℃、高温高湿・耐久性試験（1000時間）をクリアし、過酷な高電圧環境下でも安定動作。 3.抜群のレイアウト柔軟性：アキシャル仕様に加え、各種テーピングやフォーミング（キンク加工等）、ラジアル化（縦型/横型）に幅広く対応。 ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求、現行品からの置き換え（クロスリファレンス）のご相談もお気軽にお問い合わせください。 上記URLからアクセスできます
この製品へのお問い合わせ
基本情報
■ 主要諸元・ラインアップ 抵抗値範囲1MΩ～1､000MΩ、許容差最大500MΩまで±1% 定格電力0.25W～1.2W 最高使用電圧1kV～8ｋV 使用温度範囲における特性として、抵抗温度係数（TCR）は ±200ppm℃ （25℃〜125℃ ）です。外装色はライトブルーを採用しています。 ■ 主な特性（信頼性試験基準） ・温度急変：-25℃ (30分) / +125℃(30分) 5サイクル ⇒ ΔR±1% ・高温高湿：40±2℃ 、93±3%RH 、定格電圧の0.1倍、1000時間 ⇒ ΔR±5% ・耐久性（70^∘C ）：70±2℃、定格電圧印加、1000時間 ⇒ ΔR±5% ・はんだ耐熱性：260±5℃、10±0.5秒 ⇒ ΔR±1% ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求、現行品からの置き換え（クロスリファレンス）のご相談もお気軽にお問い合わせください。上記URLからアクセスできます
価格帯
納期
用途／実績例
HVASシリーズは、高電圧下での安定した電気的特性と高い信頼性が求められる、精密な高圧制御ブロックに最適です。 •画像処理・オフィス機器 o 複写機（PPC）の高圧帯電・転写回路 oレーザービームプリンタ（LBP）の制御電源部 •家電・空調機器 oエアコン、空気清浄機などの（インバータや高電圧ノイズ対策、各種制御基板） •高電圧電源・産業機器 o各種高圧電源モジュールの分圧・検出用抵抗器 o産業用静電気除去装置、計測器の高圧回路ブロック ※カタログ請求・仕様書のダウンロードや評価サンプルのご請求、現行品からの置き換え（クロスリファレンス）のご相談もお気軽にお問い合わせください。上記URLからアクセスできます
