施設内の余剰スペースで【生産ライン】を増設できます。精密小物製品の量産に最適です。
弊社で設計製造している量産用・卓上サイズのカスタムメイドの精密サーボクランクプレス機です。 スライド下死点精度は1/100mm台。デリケートな対象への加工や精密小物の量産における品質を安定させます。 また、同レベルの加圧力や回転数の油圧プレスと比較して、消費エネルギーもメンテナンスコストも大幅に低減できます。 機体サイズは作業台を含めて数メートル単位で収まります。 これは既存の生産ラインの隙間に設置すれば、そのまま加工ラインを増やせることを指します。 インライン生産だけでなく、生産技術開発用としての使用実績もあります。 弊社は搭載する金型の設計も一貫して製造します。 ユーザー様の用途に必要な仕様をお知らせいただければ、想定回転数に追随可能な送り装置を含めた各種オプションもご提案します。 作業者の熟練度に依存せず、品質も安定したインライン量産ラインと、投資対効果の向上をお望みのユーザー様へお勧めします。 まずは担当者までご連絡ください。 ※特殊仕様、応相談。実績も多数あります。
この製品へのお問い合わせ
基本情報
【主な仕様】 〔クランクプレス機〕 ■形式構造 ・ストレートサイドフレーム ・ポストガイド ・シングルクランクエキセン ■スライド下死点上1.0mm時の加圧力：40KN～80KN（減速比により変動） ■回転数：～500rpm（減速比により変動） ■スライドアジャスト調整機構（ハンドルを回すことでスライド高さ位置を調整できます） ■ストローク長さ：15mmまたは20mm（それぞれ固定値） 〔精度〕 ■ボルスターとスライドの平行度：±0.01mm以内 ■下死点繰り返し精度：±0.01mm以内 ■保証期間：設置後1年 〔オプション例〕 ■スライドアジャスト調整モーター ■安全棒付き金型交換安全装置 ■オートリール内蔵架台（スクリュープレス機MCPシリーズでも使用できます） 〔送り装置〕 ■微細研製NCロールフィーダ ・最大回転数：350spm ・送り長さ設定方法：～30mm ■双葉電子工業製NCグリッパフィーダ ・型式名：NCG65H ・最大回転数：500spm ・送り長さ設定方法：～80mm
価格情報
オプションや仕様により変動します。 詳細は担当者へお問い合わせください。
価格帯
1000万円 ~ 5000万円
納期
※基本は受注後4～5ヶ月。詳細は担当者へお問い合わせください。
用途／実績例
精密小物製品（φ20mm以下、寸法精度0.01mm台）の24時間連続稼働の製造ラインへの導入 アモルファス合金製の積層モーターコア打ち抜き加工 難易度の高い特殊塑性加工実験用の装置 新しい生産技術の研究 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
詳細情報
-

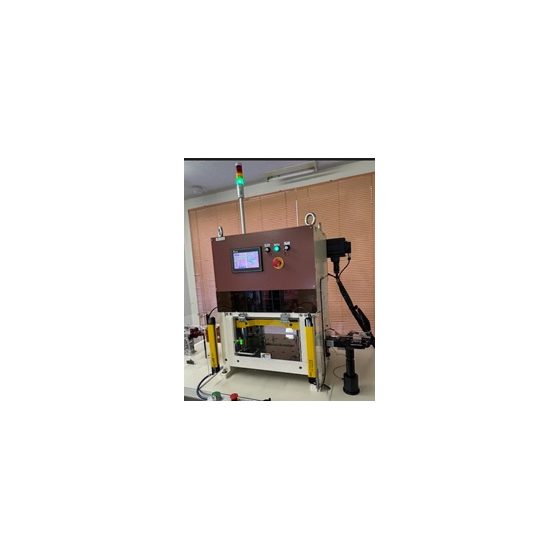

DHCシリーズの事例です オートリール内蔵架台（オプション）の上部に設置しております 作業環境の省スペース化に大いに貢献できる仕様です
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| DHCシリーズ | 加圧力40KN、回転数500spm本体寸法X=500×Y=697×Z=781.5mm |
カタログ（4）
カタログをまとめてダウンロード
企業情報
弊社は精密小物プレス加工に適した、卓上サイズの精密サーボプレス機と特殊精密金型を設計製造しております。 弊社製品による精密小物プレス加工は、SUSや純チタンや銅合金などの薄板材(板厚0.1～0.01mm程度)を対象としておりますが、それ以外の材料、または用途にも対応いたします。 ラボでのミクロン台でのスライド位置の変更とそれによる変化を確認する実験。 将来的な量産に向けて必要となる試作や小ロット生産。 基盤の破損が許されない半導体などの精密カシメ作業。 金型コストの低減と稼働率の向上。 1/100ミリ単位の精度を要求される精密小物製品の量産。 精密小物製品のインライン生産現場の省スペース化、または余剰スペースの有効活用。 微細加工研究所の卓上精密サーボプレス機と金型は、これらの先端技術に関わるニーズ達成に貢献いたします。 熟練技術者に頼らず、作業者の体力や感覚に依存せず、どなたでも精密プレス加工が行えます。 まずはお気軽にご相談ください。 ※回答を確実にお求めの方は弊社HPメールフォーム（https://mf-laboratory.com/contact）にもご一報ください。
