【加圧力2t弱、下死点繰り返し精度1/100mm台】精密小物製品の生産コスト削減に最適です

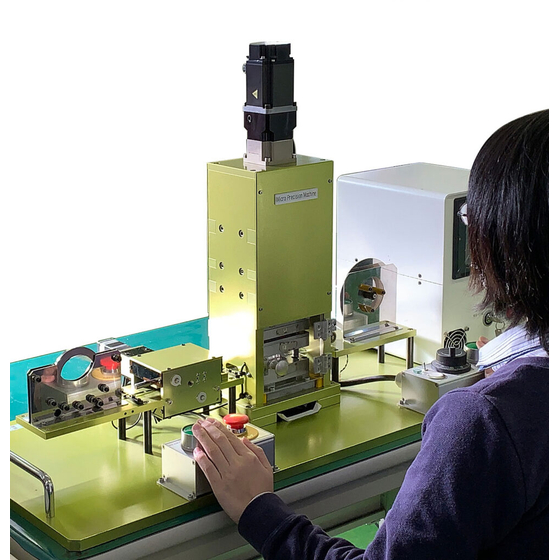

超精密サーボスクリュープレス機、JOGダイヤルつきスイッチボックス、材料供給装置、材料巻き取り装置、制御ボックス。 これらを横幅1mのスペースにユニット化させた精密小物プレス装置です。 主要部品が軽量なアルミ合金製のため、総重量は事務用デスクに乗せられる程度。 一般的な単相100V電源で稼働するため特別な工事の必要もなくオフィス内で使用できます。 当装置は、精密小物製品の量産ラインとしても稼働されています。 また、フィルム材や樹脂材など、一般的なプレス機では精密な製品精度を出しにくい特殊な材料に対しても精密なプレス加工が可能です。 また、高難易度の塑性加工実験や試作用にも使用実績があります。 コストを可能な限り抑えた上で精密カシメから精密小物製品のインライン加工ラインを設けたいユーザー様へお勧めいたします。 ※当装置搭載用の特殊精密金型の設計製造も承ります ※特殊仕様も承りますのでお問い合わせください ※弊社にデモ用の実機がございます。このデモ機のユーザー様への時間貸しや弊社作業員による加工代行も行っております 加工サンプルをお送りの上、加工テストとしてご用命ください
この製品へのお問い合わせ
基本情報
◆基本仕様(写真参照) ・加圧力 19KN(約1.9t) ・最大動作速度 50mm/s ・電源 100v単相 ・オープンハイト 125mm ・最大ストローク長さ 20mm ・スライド下死点精度 1/100mm台
価格情報
基本仕様で400万円。オプション機器の選定により変動します。
価格帯
100万円 ~ 500万円
納期
※受注後3.5ヶ月を目安とします
用途／実績例
主な用途は精密塑性加工実験、精密小物製品の小ロット生産。 大手メーカー内研究開発部門の高難易度プレス加工用に納品実績あり。 精密小物製品の量産ラインでの導入事例もあります。
詳細情報
-
弊社が展示会に出展するときは、当機種をデモ展示いたします。 乗用車に乗せて会場まで運搬し、展示台に問題なく設置した後に、会場備え付けのコンセントに差し込んでデモ運転を行えています。
-
2025年11月に納品した最新モデルです
カタログ（5）
カタログをまとめてダウンロード
企業情報
弊社は精密小物プレス加工に適した、卓上サイズの精密サーボプレス機と特殊精密金型を設計製造しております。 弊社製品による精密小物プレス加工は、SUSや純チタンや銅合金などの薄板材(板厚0.1～0.01mm程度)を対象としておりますが、それ以外の材料、または用途にも対応いたします。 ラボでのミクロン台でのスライド位置の変更とそれによる変化を確認する実験。 将来的な量産に向けて必要となる試作や小ロット生産。 基盤の破損が許されない半導体などの精密カシメ作業。 金型コストの低減と稼働率の向上。 1/100ミリ単位の精度を要求される精密小物製品の量産。 精密小物製品のインライン生産現場の省スペース化、または余剰スペースの有効活用。 微細加工研究所の卓上精密サーボプレス機と金型は、これらの先端技術に関わるニーズ達成に貢献いたします。 熟練技術者に頼らず、作業者の体力や感覚に依存せず、どなたでも精密プレス加工が行えます。 まずはお気軽にご相談ください。 ※回答を確実にお求めの方は弊社HPメールフォーム（https://mf-laboratory.com/contact）にもご一報ください。
