LED・LD・光モジュール評価を1台で完結する高性能OSA

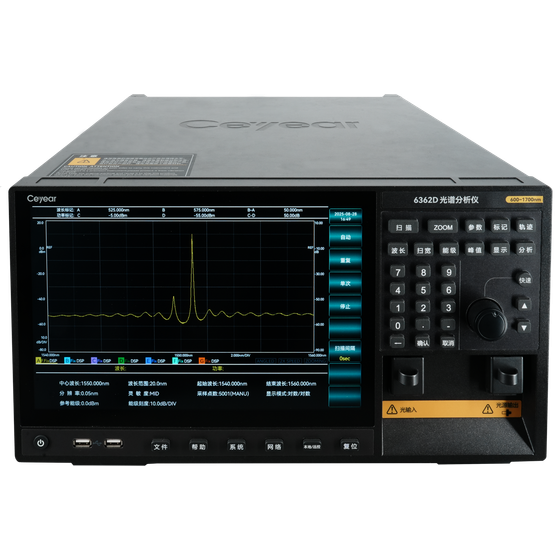

6362D 光スペクトラムアナライザ （OSA）は、600nm～1700nmの広帯域に対応し、高分解能・大ダイナミックレンジ・高速スキャンを備えた高性能光スペクトラムアナライザです。LEDや各種LD、光トランシーバ、光ファイバなどの評価に対応し、SMSR解析やWDM解析など多用途で研究から量産まで活用できます。 【主な特徴】 ● 最小スペクトル分解能20pm ● スペクトルスキャン範囲：600nm～1700nm ● 73dBの広いダイナミックレンジ ● 最大感度 -90dBm ● 空間光入力に対応 ● 内蔵光源出力構成はオプション ● 強力なマルチアプリケーションスペクトルデータ分析機能 ● 12.1インチタッチスクリーンディスプレイ
この製品へのお問い合わせ
基本情報
【20pm未満の最小分解能】 複数のスペクトル分解能設定を柔軟に切り替え可能で、最小分解能は20pm未満。高精度なスペクトル解析を実現します。 【ピーク検出】 独自の適応型ピーク検出アルゴリズムを搭載し、高精度・高堅牢性・高速処理のピーク取得が可能です。 【単一モードレーザー分光分析】 DFB‑LDなどの単一縦モードレーザーに対し、閾値分析とサイドモード抑制比（SMSR）分析を提供。中心波長、帯域幅、SMSRを正確に評価できます。 【マルチモードレーザー分光分析】 FP‑LDなどのマルチ縦モード光源に対し、ndB損失解析、エンベロープ解析、二乗平均平方根解析の3手法で中心波長と帯域幅を総合評価します。 【各種光電子デバイス解析】 LED、FP‑LD、DFB‑LD、LDモジュールなど多様な光デバイスをワンクリックで測定でき、全テスト項目のバッチ処理にも対応します。
価格帯
納期
用途／実績例
【光通信システム評価】 ・DWDMシステムのチャネル波長・チャネル間隔・光パワー測定 ・光アンプ（EDFA、SOA）のゲイン特性・ノイズ評価 ・光フィルタ、WDMフィルタの透過特性測定 【光デバイス評価（能動デバイス）】 ・LED、FP‑LD、DFB‑LDのスペクトル測定 ・単一縦モードレーザのSMSR解析 ・マルチモードレーザの帯域幅・中心波長評価 ・光トランシーバ（SFP/QSFP）の光出力スペクトル測定 【光ファイバ・受動デバイス評価】 ・光ファイバの透過スペクトル測定 ・光ファイバーグレーティング（FBG）の反射特性評価 ・光カプラ、光アイソレータ、光フィルタの特性測定 【研究開発・製造ライン】 ・光デバイスのR&D評価 ・製造ラインでのスペクトル検査・合否判定 ・大量測定のバッチ処理による自動
