業務効率化・現場導入を強調
全自動カット研磨 搬送にサーボモーターを搭載し全自動でカット研磨を行います。人の手による作業誤差をなくします。 極太線カット（※極太線OP使用） 5.5sq～最大60sqまでの極太電線にも対応しました。バキュームユニットで粉塵を吸い込みながらカットのみで綺麗な断面を作成します。 計測位置チェックカメラ搭載 モニターを見ながら前後調整ダイアルを使用することで、計測位置の正確な位置出しが出来ます。 縦断面カット（※縦断面OP使用） 樹脂固めせずに縦断面のサンプルを作成することが出来ます。専用のクランパーとカット刃を使用し0.18sq～2sqのサイズに対応しています。
この製品へのお問い合わせ
基本情報

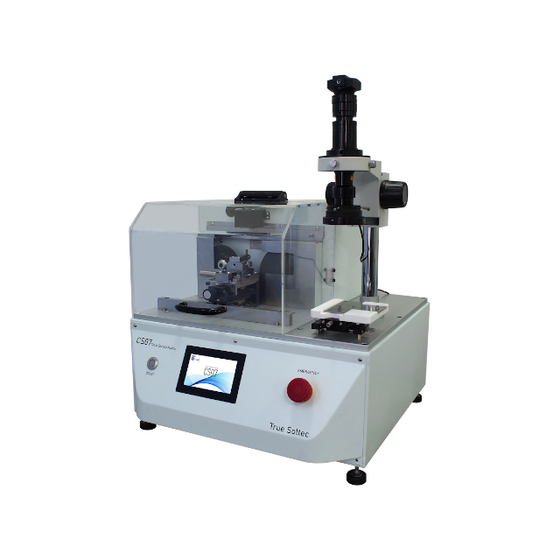

型式：CS-07 駆動方式：カット研磨：DCモーター 搬送：サーボモーター 適応電線サイズ：0.05sq～5.5sq(AWG30～AWG10) ※極太線OP使用時:5.5sq～60sq(AWG10～AWG1) カッティング砥石寸法：Ф95mm×0.5mm 仕上げ研磨盤寸法：Ф120mm(粒度1200番) 電源：AC100V 又は 240V(50/60Hz) 外形寸法：W510×D510×H630 重量：48kg 対応言語：日本語/英語 マイクロスコープレンズ：倍率0.7x～4.5x(画画12.7mm×9.2mm～2.0mm×1.5mm) 解析用カメラ：130万画素USBカメラ
価格帯
納期
用途／実績例
-
カタログ（1）
カタログをまとめてダウンロード
企業情報
ワイヤーハーネス加工機の販売及びメンテナンス会社です ＜取扱線処理機器＞ 電線皮剥機・電線切断機・端子圧着機・チューブ切断機・ケーブル切断機 全自動端子圧着機・全自動半田機 ＜取扱線処理機器メーカー＞ KODERA（小寺電子製作所）・ユニオンマシナリ・トルーソルテック・日本連続端子・KOMAX（コマックス）・Schleuniger（シュロニガー） ＜計測器・測定器＞ 工作機械用デジタルスケール・デジタルカウンター ＜販売材料＞ 圧着端子・電線・多芯ケーブル・フラットケーブル・チューブ・コネクター・ハウジング ＜部材取扱メーカー＞ 矢崎総業（YAZAKI）・住友電装（SUMITOMO）・東海理化・古河電工（FURUKAWA）・三菱電線工業・菱星電装・ミネベアコネクト・日本端子・TYCO・日本圧着端子製造（JST）・ヒロセ電機（HRS）・日本航空電子（JAE）・三沢電線・住友電工・クラベ
