ISO 32543-4およびISO 32543-5に基づく焦点スポット測定に対応

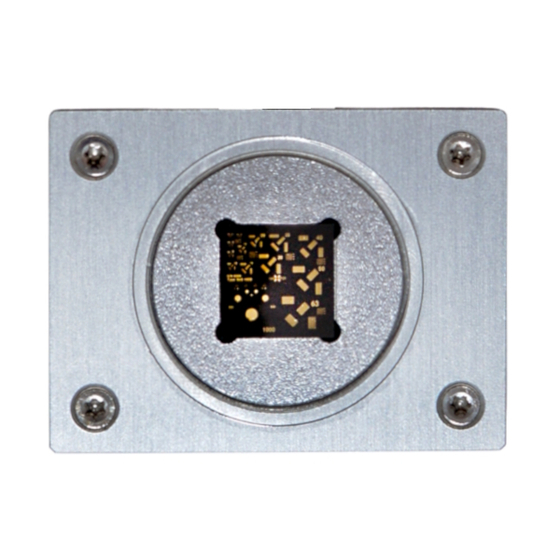

nanoXspot gaugeは、マイクロフォーカスX線管やナノフォーカスX線管などの焦点スポットを評価するためのゲージです。取得した画像を専用ソフトウェアで解析することで、焦点スポットの分布や形状を確認できます。X線管の品質確認や管理に使用します。
この製品へのお問い合わせ
基本情報
【仕様】 用途 ：X線管の焦点スポットサイズ・形状評価 測定対象 ：100μm未満の焦点スポット 金構造の高さ ：6～8 µm チップサイズ／構造領域 ：10 × 10 mm² ／ 9 × 9 mm² ライン幅 ：2、4、5、6、8、10、13、16、20、25、32、40、50、63 μm ディスク径 ：10、20、30、50、100 μm 解析 ：専用ソフトウェアによる焦点スポット分布の再構成 適合規格 ：ISO 32543-4、ISO 32543-5 付属品 ：収納ケース、ロッド×2本、検査成績書、適合証明書
価格帯
納期
~ 1ヶ月
用途／実績例
【用途】 X線管の焦点スポットサイズ・形状評価
詳細情報
-
拡大画像
-
使用風景
