いつでもどこでも高分解能測定を！そして高速解析が必要な時には高速モードを！

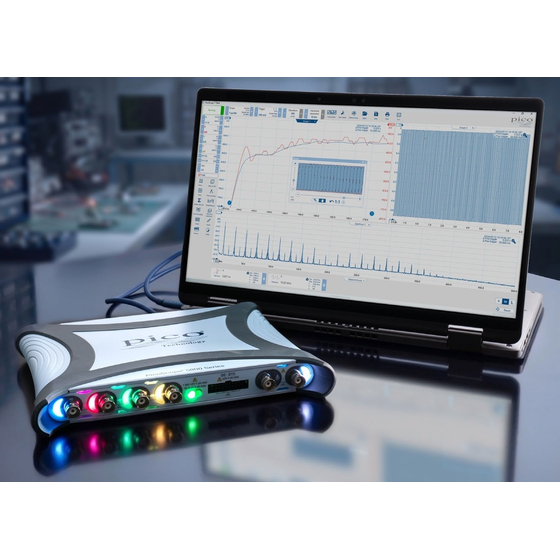

PicoScope5000E Plusシリーズオシロスコープは、 16ビット分解能モードと8ビット分解のモードを併せ持つ柔軟性の高いオシロスコープです。 「低ノイズレベル」 ノイズフロアが22 µV RMSと低く、小振幅の信号でも測定が可能です。 「高ダイナミックレンジ」 73dBを超えるSFDR、優れたクロストーク、および卓越した帯域幅フラットネスにより、複雑な信号を高精度にキャプチャできます。 「高速サンプリング」 8ビットモードでは5GS/sのサンプリングレートを実現、精密なタイミング検証を可能にします。 「超ロングメモリ」 8ビットモードでは、メモリが2GSとなり高い時間分解能で長いデータパケットをキャプチャできます。 「最大500MHzの周波数帯域幅」 8ビットモードで最大500MHzの帯域幅を備えています。 これにより、高速デジタルエッジや高周波スイッチングトランジェントを正確にキャプチャし、 低速なオシロスコープでは見逃してしまうリンギングやオーバーシュートなどの高速波形の詳細を解析できます。
この製品へのお問い合わせ
基本情報
PicoScope 5000E Plusシリーズ ＊アナログチャンネル 4 ch ＊デジタルチャンネル 16 ch (MSOモデル） ＊垂直分解能 ８ビットと16ビット ＊周波数帯域幅 8ビットモード 200/350/500 MHz、16ビットモード 60/100/300 MHz ＊メモリー長 8ビットモード 2GS、16ビットモード 1GS ＊入力レンジ ±5mV、±10 mV、±20 mV、±50 mV、±100 mV、±200 mV、±500 mV、±1 V、±2 V、±5 V（50/1M Ω）、±10 V、±20 V（1MΩ） ＊RMSノイズ 22uV (±5mVレンジ、20MHz帯域）、38uV (±5mVレンジ、60MHz帯域）、51uV (±5mVレンジ、100MHz帯域) ＊最大ストリーミング速度(SDK) 8ビットモード 1GS/s、16ビットモード 500 MS/s
価格帯
納期
用途／実績例
＊リップル測定 ＊高調波解析 ＊パワー測定 ＊バッテリマネージメント測定 ＊ECUスタートアップ・スリープ解析 ＊3相電源解析
詳細情報
-
16ビット分解能と8ビット分解能の比較 取込んだ波形の拡大をするとその違いが一目瞭然
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| 5462E+, 5462E+ MSO, 5463E+, 5463E+ MSO, 5464E+, 5464E+ MSO | |
| 5462E, 5462E MSO, 5463E, 5463E MSO, 5464E, 5464E MSO |
カタログ（1）
カタログをまとめてダウンロード
企業情報
Pico Technologyは、1991年に英国で設立された、PC計測器の先進技術企業です。 オシロスコープ、サンプリング・オシロスコープ、ベクトル・ネットワーク・アナライザ、データロガーなどの製品を提供しています。 小型・軽量・低価格ながら高性能で豊富な機能を備えており、ソフトウエアのアップグレード費用は無償のため投資効果の高い製品です。
