インダクタンス5nH以下！ケルビン接続対応で電源・モータ制御の電流検出精度を高めるSMD/ハイブリッド用チップ抵抗器。

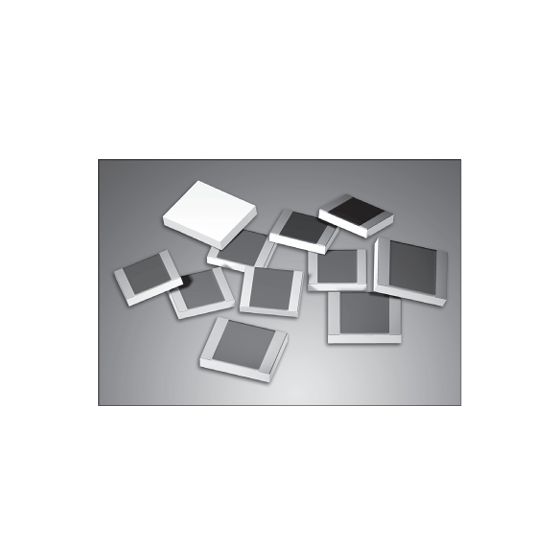

【スイッチング電源・モータ制御の電流検出に最適な低抵抗チップ】 米国キャドック社製の『Type CC』は、 表面実装（Flip Chip）およびハイブリッド基板（Wire Bond）に対応した、低抵抗・高精密チップ抵抗器です。 【主な特長】 ・超低抵抗＆高精度：0.010Ωからの低抵抗値をラインアップ。許容差±1%〜±5%で正確な電流検出が可能 ・超低インダクタンス：5nH以下の低インダクタンス構造により、高周波スイッチングやパルス応答に追従 ・高い放熱性：高熱伝導基板（IMSやアルミナ）への実装時、熱抵抗モデル（RθJC）を考慮した高電力設計が可能 ・実装バリエーション：SMD用のStyle FC、アルミワイヤボンディング用のStyle WBを選択可能 【主な仕様】 ・定格電力：0.75W / 1.0W / 1.5W（+70℃時） ・抵抗値範囲：0.010Ω ～ 10.0Ω ・抵抗許容差：±1%（0.1Ω以上）、±2%、±5% ・最高動作温度：+150℃
この製品へのお問い合わせ
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は米国BECKMAN社（現在ビーアイテクノロジージャパン株式会社）、RCL-ELECTRONICS社（現在IRC）及びCADDOCK ELECTRONICS社の輸入販売代理店として昭和50年9月に発足し、その後、GENERALINSTURUMENT社（現在VISHAY）のLED製品、整流素子、リレー、メモリーIC、ITW社の各種スイッチ等の品目を加えて現在電子部品全般に亘る輸入並びに販売を行なっております。 又、昭和52年より小型カセット用メカ、IC、その他電子部品の輸入も行なっております。
