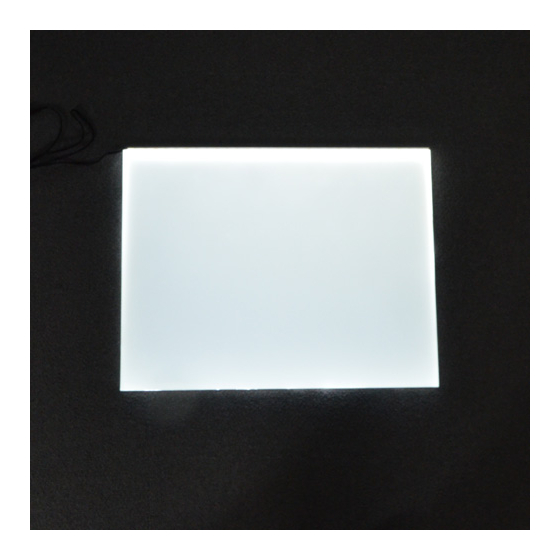

LED導光板拡散板仕様。省エネ、長寿命のLEDを使用した導光板方式の拡散板仕様平面光源【LEDライトシートU9-LDP型】
L型アルミ製放熱板はLEDチップの熱放散を吸収します。導光板の裏面に接着。LEDチップの側面のつぶが見えないように不透過の白テープを貼付、その上に拡散板を接着しています。 導光板は5mmの導光板、反射シート、裏板が合わさっているだけの6mmでどのLEDパネルより薄く柔軟性があります。全体で9mmと非常に薄い面光源です。
この製品へのお問い合わせ
基本情報
【Lアングル型放熱フレームの厚さ】 1mm 【導光板部分の厚み】 5.5mm(導光板＋反射板）＋拡散板 【チップ挿入部の厚み】 7mm＋2mm（拡散板） 【発光方法】 DC12V（電源装置、ACアダプター別売。） 【内寸（発光面寸法）】 （外寸-4.5mm）×外寸 【サイズ】 100mm×100mmから1200mm×2400mmまで 【色温度】 3000K(電球色)/4000K/5000K(昼白色)/6500K(標準白色)/8000K/ 【使用方法】 板面の前面を覆う放熱フレームが無いLアングル型はLEDチップが直視されますので、不透過の白テープでLEDチップを隠しています。 拡散板仕様ですので、導光板の上に全体が白く光ります。 検査光源としての使用のほか、陳列ケースや床・壁を発光させる光源としては最適の光源です。
価格情報
https://lumitechno.co.jp/price.html#collapse16 LEDライトパネルの価格表をご参考にしてください。 https://www.lumitechno.co.jp/price.html お見積書は見積のご依頼をお願いいたします。 見積依頼： https://lumitechno.co.jp/price/html/Price.html
納期
用途／実績例
【店舗什器などの什器照明】 陳列什器の乳白色アクリル製の箱を発光させるための光源として 【建築化照明の光源として(照明)】 光床/光壁など
カタログ（2）
カタログをまとめてダウンロード
CADデータ（8）
| 型番 | 概要 | ファイル |
|---|---|---|
| LEDライトシートU9-LDP（拡散板仕様） |
|
|
| LEDライトシートA3-L115-U9-LDP （拡散板仕様） |
|
|
| LEDライトシートA2-S215-U9-LDP (拡散板仕様） |
|
|
| LEDライトシートA1-L215-U9-LDP (拡散板仕様） |
|
|
| LEDライトシートA0-L215-U9-LDP (拡散板仕様） |
|
|
| LEDライトシートB0-L415-U9-LDP (拡散板仕様） |
|
|
| LEDライトシートB1-L215-U9-LDP (拡散板仕様） |
|
|
| LEDライトシートB2-L215-U9-LDP (拡散板仕様） |
|
企業情報
弊社LEDライトパネルは導光板方式にて2007年より販売中。光源面の輝度均一度を保つため導光板はサイズ別に都度製作し、個々設計することで輝度均一度80%以上の均一な導光板となっております。 LEDチップにつきましては色温度3000Kの電球色、4000Kの白色、5000Kの昼白色、6500Kの昼光色及びRGBチップ,色温度可変2700K～6500KのLEDチップを お選び頂けます。但し色温度可変型はシート型導光板のみとなります。パネルタイプでは製作できません。 LEDの寿命は約40,000～50,000時間、弊社の製品を10年間使用中の施設や店舗もございます。 メニュー看板として商業施設のフードコートなどの写真パネルなどに多くご採用頂いております。 光源としては板面輝度均一度の高さをご評価いただき、拡散板仕様の製品を目視検査や画像検査等の光源として大手メーカー様などでご採用頂いております。 また、開閉式のスナップフレームがついていないモジュール型面光源は既存サインの代替光源、建築化照明、什器照明として最適です。
