ＦＰＧＡ基板のパワーシーケンス評価にお悩みの方へ！高分解能かつ全ｃｈ大容量メモリで同期検証し、設計工数の削減を実現

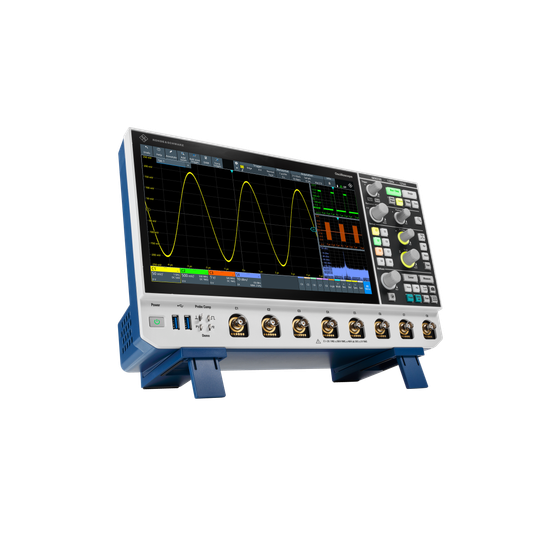

こんなお悩みありませんか？ ・FPGAやASIC周辺のマルチレール電源の立ち上がり順序を正確に全系観測できない ・微小な電源ノイズ（パワー・インテグリティ）が12ビット未満の機器では判別できない ・クロック信号と多数のデータラインのタイミング余裕（セットアップ時間等）の検証に時間がかかる オシロスコープ『R&S MXO 5』がその課題を根底から解決。 ◇マルチレール電源のシビアな同期タイミングを一括捕捉 最大8チャネルの同時観測により、複雑な多系統電源のパワースequenceを1画面でキャプチャ。 ◇標準12ビットADCと低ノイズ性能による高精度PI解析 フロントエンドの低ノイズ設計と高い分解能により、コア電源に重畳するミリボルト単位の微小リップルや過渡応答による電圧降下をはっきりと可視化します。 ◇全チャネル並列の500Mポイント標準メモリ 高サンプリング速度を維持したまま、長時間にわたる基板の挙動を記録。予期せぬリセットや誤動作の原因となった電圧降下現象を正確に捕捉します。 従来モデルとのパフォーマンスの明らかな違いを確認できる実機デモをホームページで公開中です。
この製品へのお問い合わせ
関連動画
基本情報
【主な特長】 ■毎秒45,000回のFFTが行え、最大4つのスペクトラムを同時解析可能 ■500Mポイントの標準メモリを各チャネルに並列に搭載 ■15.6インチのフルHD静電容量式タッチスクリーンを搭載 ■8チャネルモデル・4チャネルモデルをラインアップ ■帯域幅は8チャネル：100MHz～2GHz、4チャネル：350MHz～2GHz 【その他の特長】 ■最小500μV/divの垂直感度で低ノイズを実現 ■21ns未満のトリガ再アーミング時間により、最大99％の波形を捕捉 ■最大100万の波形セグメントを利用可能 ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
価格帯
納期
用途／実績例
【お困りの工程・課題シーン】 ・マルチレール電源評価でお困りの工程：FPGAやSOC、ASIC搭載基板における多数の電源ラインの起動・停止順序および時間差の精密測定 ・パワー・インテグリティ（PI）解析でお困りの工程：1V以下の低電圧コア電源レールにおける微小なリップル電圧や過渡応答によるドループ現象観測 ・組み込み制御デバッグでお困りの工程：リセット解除信号、クロック、複数の制御バスラインの相互相互作用および過渡異常の解析 【対応対象】 対象業界：高速デジタル機器、組み込み基板、産業用コントローラ、通信インフラ機器、医療機器 対象工程：回路設計、基板デバッグ、電源評価、品質保証、不具合解析 対象材質・信号：低電圧電源レール（Vdd）、クロック波形、FPGA/ASIC制御信号、高速シリアル信号 ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
