金属積層造形における形状安定化のためのソフトウェア
金属積層造形品の設計モデルと実測モデルを比較してその形状差異を評価するシステムで、形状安定性に問題が生じる箇所を視覚的に全体俯瞰、かつ局所的に定量評価を行うことができます。また、金属積層造形において造形歪みを回避するための機能や他ソフトウェアとのデータ連携など、様々な追加プログラムも用意しています。これらにより形状安定性の品質向上、さらには歩留まり改善による生産性向上を図ることが期待できます。
この製品へのお問い合わせ
基本情報

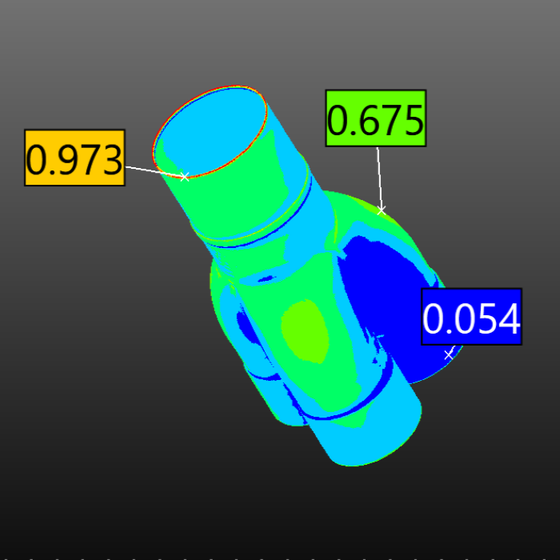

■読込 設計情報、実測情報、および解析情報を読み込みます。 読込可能なデータ形式 ・設計情報：STL、IGES、OBJ、STEP、SOLIDWORKS ・実測情報：STL、DICOM ■位置合わせ 設計情報と実測情報の差を求めるためには、それぞれの原点と方向を合わせる必要があります。 本機能では原点と方向を指示することで、各形状の位置合わせを行います。 簡易な形状であれば、ボタン1つで位置合わせが可能です。 ■計算 設計情報と実測情報の各肉厚を計算するだけでなく、肉厚の差を確認することができます。また、設計形状の表面と実測形状の点との最短距離も求めることができます。 ■レポート作成 レポート作成用に吹き出し機能と視界機能を準備しています。 吹き出しでは肉厚や設計形状と実測形状の差異を数値で作成することができます。また、視界では任意の方向と表示サイズ、吹き出しを作成した画面の表示状態（視界）を保存することも可能です。
価格帯
納期
用途／実績例
金属積層造形品の設計モデルと実測モデルを比較してその形状差異を評価するシステムです。
企業情報
当社は、製造業における設計から製造まで、ITの持つ力を最大限に利用することで、お客様に効果的なソリューションをご提供いたします。 主に専用3次元システムの開発やコンサルティング、汎用CADカスタマイズ、アルゴリズムの検討といったサービスをご提供しております。 また、多様な技術と深い経験を併せ持つ技術者が真摯にご対応させていただきます。 ご要望の際はお気軽にお問い合わせください。
