消費電流0uAを実現!ソフトスタート外調機能を備えた多機能ロードスイッチIC
XC8115 / XC8116は、超低消費、省スペース、105℃耐熱に対応し、シーケンス制御に必要な機能を凝縮した多機能ロードスイッチICです。 動作時・スタンバイ時ともに消費電流0uAを実現しており、小型電池駆動機器やエナジーハーベスト機器など、電力損失を最小限に抑えたい用途に最適です。 入出力コンデンサが不要なためIC単体での動作が可能で、基板の省スペース実装にも貢献します。内部にはPch MOSFETを内蔵し、サーマルシャットダウン、短絡保護、外付け容量で調整可能なソフトスタート(突入電流防止)機能を搭載。さらに、EN端子によるスタンバイ制御(Hi/Loアクティブ選択可)も可能です。ラインナップとして、出力コンデンサを急速放電するCLディスチャージ機能付き「XC8115」と、OFF時の逆流防止機能を備えた「XC8116」の2タイプを用意しています。
この製品へのお問い合わせ
基本情報

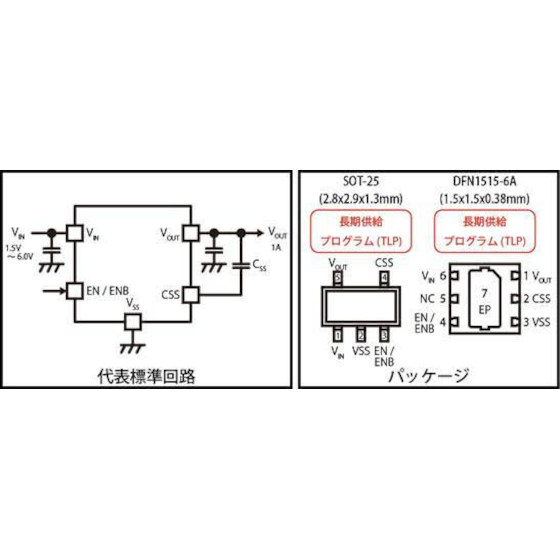

・入力電圧範囲:1.1V ~ 6.0V ・出力電流:1A ・オン抵抗:150mΩ @ VIN=3.6V ・消費電流:0.0uA ・スタンバイ電流:0.0uA ・個別機能:CLディスチャージ機能(XC8115) / OFF時逆流防止機能(XC8116) ・内蔵保護機能:ソフトスタート機能(外部調整可能)、短絡保護、サーマルシャットダウン機能 ・動作周囲温度:-40℃ ~ +105℃ ・パッケージ:DFN1515-6A (1.5 x 1.5 x 0.38mm)、SOT-25 (2.8 x 2.9 x 1.3mm) ・環境対応:EU RoHS指令対応、鉛フリー
価格帯
納期
用途/実績例
・ウェアラブルデバイス ・産業用機器 ・IoT機器 ・小型電池搭載機器 ・エナジーハーベスト使用機器
