キセノンランプ式でレーザー式と同等以上の熱量と位置の制御が可能！
要点： パワーコントロール社（滋賀県大津市）ではキセノンランプを利用した非接触式半田付け装置を新開発しました。 キセノンランプと高精度ワークステージ、これらと同期して開閉するシャッターにより、レーザー式と同等以上の高精度実装を実現。小さな投資で高生産性を実現できます。 背景： これまで、熱負荷に弱い一部のパワーデバイスや大電流に対応するアナログデバイスでは、リフロー実装時の熱負荷による破損が懸念され、手作業によるはんだ実装が行われてきました。 局所加熱可能でデバイスへの熱負荷を抑えられるレーザー式では高精度な自動機が市販されているものの、高額な投資が必要でした。
この製品へのお問い合わせ
基本情報

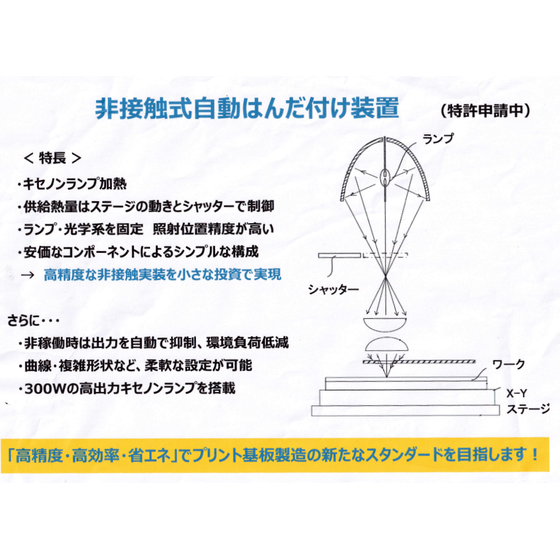

本装置の特長： 1．本装置は、キセノンランプを用い、ワークを保持するXYステージの動きと同期して光の照射を開閉可能なシャッターで制御することで必要な熱をはんだ付け個所に供給します。ランプ及び光学系は固定式であり、照射位置精度を高く保つことができます。 2．ランプ、ステージ、シャッターという比較的安価なコンポーネントにより局所加熱を実現。レーザー式自動機と同等以上の高精度でありながらシンプルな構成で、熱負荷に弱いデバイスの実装を小さな投資で実現できます。 3．非稼働時にはキセノンランプ出力を1/2に自動制御し、環境負荷の低減に寄与します。 4．半田付け面の形状を、曲線・複雑形状など、基板仕様に合わせた柔軟な設定が可能です。 5．標準仕様として300Wの高出力キセノンランプを搭載。用途に応じた出力調整にも対応します。 本システムは、高精度・高効率・省エネという現代の製造現場が求める要素を兼ね備え、プリント基板製造における新たなスタンダードを目指します。
価格帯
納期
用途／実績例
＜本件へのお問い合わせは下記までお願いします＞ ・住所〒520-2152 滋賀県大津市月輪5丁目22-14 パワーコントロール社 代表 草川 光博 ・TEL・FAX 077-545-8552 ・E-mail：c4vqqras@zd.ztv.ne.jp ・製品URL：https://mono.ipros.com/company/detail/2046105/
