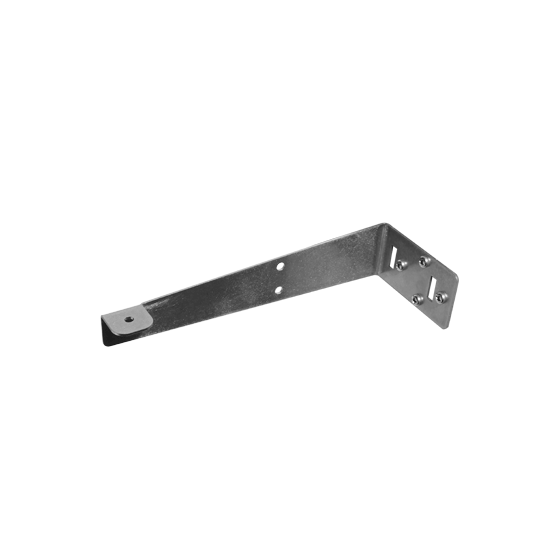

2mm厚のオールステンレス製アンテナ取付金具です。壁面へのビス固定、Uボルトによるポール取付、ステンレスベルトによる固定に対応
・2mm厚オールステンレス製 錆びにくく、頑丈なオールステンレス製のL型アンテナ取付金具です。 ・[NB50TS] SMA型取付可能/[NB50TN] M/N型取付可能 [NB50TS]φ6.5の取付穴が空いており、SMA型(ジャック)の取付けが可能です。 [NB50TN]φ16.2の取付穴が空いており、M/N型(ジャック)の取付けが可能です。※2mm板厚取付対応のコネクタをご使用下さい。 ・壁面等取付 付属の呼び径6×20mmタッピングビス×4本で壁面等に取付可能です。※取付面の材質・強度をご確認のうえ、適切な方法で固定してください。 ・ポール等に取付 弊社製Uボルト(U45A)が取付可能です。取付穴にはM6ボルトも使用可能です。※Uボルトを使用する際はコの字金具(S3545A)の併用を推奨致します。U45A・S3545Aは付属しません。 ・支柱等に取付 幅が20mm以下のステンレスベルト等で取付可能です。※ベルトは付属しません。
この製品へのお問い合わせ
基本情報
外形寸法(mm)：約245×92×50 先端取付穴 ※1：[NB50TS]φ6.5mm SMA型コネクタ取付可能 / [NB50TN]φ16.2mm M/N型コネクタ取付可能 板厚(mm)：2 重量(g)：約215(本体部のみ) 適合パイプ径(mm) ※2：φ16～45 付属品：呼び径6×20mmタッピングビス×4本 ※ Uボルト・コの字金具・ステンレスベルトは別売となります。 ※1 ジャック 2mm板厚取付対応のコネクタをご使用下さい。 ※2 弊社製品UボルトU45Aとコの字金具S3545A使用時
価格帯
~ 1万円
納期
用途／実績例
RFID/業務無線等各種無線通信 大手通信企業等様々な業種、業態の企業様/研究開発法人/官公庁等 アンテナを取り付けるだけではなく、カメラや投光器等を取り付ける為にも採用実績有
