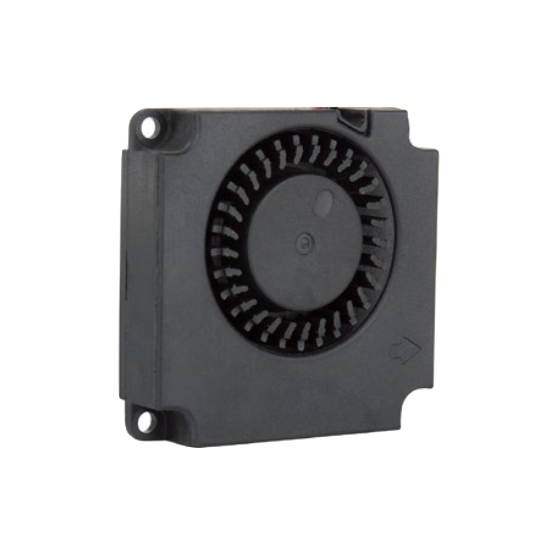

18mm角・薄型〜高静圧！局所冷却とコスト削減を両立するブロアファン
「薄型・高静圧のブロアファン（シロッコファン）が見つからない」「冷却パーツのコストダウンを図りたい」という開発・設計担当者様へ。クルー株式会社の「BFシリーズ」は、圧倒的低価格と車載基準の高品質を両立したDCブロアファンモータです。 正面から吸い込んだ空気を90度方向へ強力に吐き出すシロッコファン構造により、狭い隙間や回路の局所冷却、抵抗の大きい筐体でも確実な高静圧を実現。18mm角・厚さ3.5mmの極小・薄型モデルから大風量80mm角まで豊富なラインアップで、試作・3Dプリンターモック作成から量産まで対応します。 自動車メーカーが認める自工程完結の品質管理、加速寿命試験やALT等の厳しい評価を経て出荷。不具合時は国際標準の「英語8Dレポート」で迅速対応。PWM制御、回転検知（FG信号）、ロックセンサー、ハーネス長調整や各種コネクタ圧着などのカスタム対応も可能です。 【実機テスト用の無料サンプル貸出・小ロット（MOQ10個〜）対応中】コスト削減の第3の選択肢としてぜひご相談ください。
この製品へのお問い合わせ
関連動画
基本情報
ファン形状: 径流ファンモータ（ブロアファン / シロッコファン） フレームサイズ: 18mm角〜80mm角（厚み3.5mm〜38mm） 主要モデル例: BF1804 / BF2008 / BF3003 / BF3004 / BF3507 / BF3510 / BF4005 / BF4010 / BF5020 / BF8020 など 定格電圧: DC 3.3V / 5.0V / 12.0V / 24.0V 性能範囲: 最大風量 0.006〜0.353 m3/min / 最大静圧 25.11〜253.50 Pa 環境・耐熱: 動作温度 0℃〜70℃ / 保存温度 -30℃〜70℃（結露なきこと） 期待寿命: 30,000時間（+40℃環境下）※加速寿命試験（ALT）で信頼性検証済 安全・構造: 拘束時焼損防止（自動安全装置）、低漏洩磁束設計（精密機器・ディスプレイ周辺使用可能） 使用材質: フレーム/インペラー UL94V-0、基盤 FR-4 94V-0
価格情報
応相談
価格帯
~ 1万円
納期
用途／実績例
主な用途: プロトタイピング・試作: 3Dプリンター等を用いた筐体モックアップ制作、局所冷却の初期検証。 実験・R&D: 精密機器・電子基板のピンポイント冷却、スポット排気テスト。 小規模〜大規模量産: 医療機器、小型FA機器、アミューズメント機器、検査装置、車載機器、モバイル・ウェアラブル端末など。 納入実績: 大手自動車メーカー様向けに車載ブロアファンとしての採用・納入実績多数。厳しい振動・温度変化・耐久試験をクリアした「車載品質」で、高信頼性が求められる産業機器にも安心してご採用いただけます。
詳細情報
-
構造メカニズム
-
製造ライン
-
製造工程１
-
製造工程２
-
製造工程３
-
製造工程４
-
異音検査
-
バランス検査
-
連続運転試験
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| 超小型・極薄シリーズ（18mm〜30mm） | わずか18mm角、厚さ3.5mmからの極小設計。モバイル端末やウェアラブル機器、限られたデッドスペースの局所排熱に最適（BF1804, BF2008, BF3003等）。 |
| 標準・汎用シリーズ（35mm〜40mm） | 回路基板や通信機器、小型FA機器の冷却に最適な汎用サイズ。高静圧・低騒音モデルをラインアップ（BF3507, BF3510, BF4005, BF4010等）。 |
| 大口径・高出力シリーズ（45mm〜80mm） | 200Paを超える強い静圧で、空気抵抗の大きい筐体や過酷な排熱環境・強力排気に対応する高出力モデル（BF5020, BF6028, BF8020等）。 |
