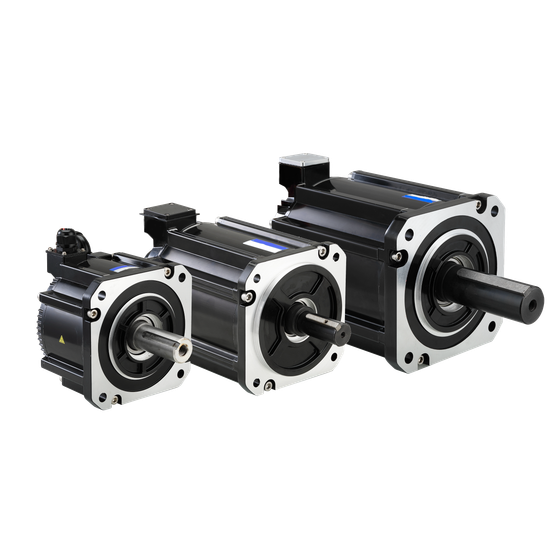

最大10,000Wクラス！日本のロボット開発に価格破壊を起こす、超重量級AGV向け大出力・低電圧ブラシレスモータ。
「大出力・低電圧モータは高価で選択肢が少ない」という業界の常識を覆す、クルー株式会社の『CMHシリーズ』。12V〜96Vのバッテリ駆動で、最大10,000Wクラスという圧倒的な大出力を実現するブラシレスコアードモータです。 歴史と実績に裏打ちされた「鉄心（コア）付き構造」を採用し、外部からの衝撃や過酷な重負荷に耐え抜く圧倒的な剛性と堅牢性を誇ります。発熱源のコイルが外殻に接するインナーローター構造により、連続高負荷でも熱ダレしない放熱性とダイレクトな応答性を両立。ギヤヘッド（減速機）と組み合わせることで、1トンを超える超重量級の大型AGVや昇降リフターの動力源として、過酷な負荷を精密かつパワフルにコントロールします。 さらに、RS485やCAN通信に標準対応した専用ドライバとの「セット提供」により、上位コントローラからの複雑な制御もスムーズに実行。開発工数と導入ハードルを劇的に下げ、日本のエンジニアの「ちょっとやってみよう」という挑戦を強力にバックアップします。
この製品へのお問い合わせ
関連動画
基本情報
■定格電圧：DC12V ～ 96V ■定格出力：10W ～ 最大6000W（最大定格出力10,000Wクラス） ■定格回転数：1800 ～ 3000 rpm ■保護等級：IP54（全閉自冷式） ■センサー：ホールセンサー ■構造：インナーローター / コアードタイプ（8極） ■使用環境：-20～+45℃（湿度20～80% 結露なきこと） ■オプション：遊星ギヤヘッド（直交軸・平行軸）、無励磁作動型ブレーキ 【モータ外径ラインナップ】 ・CMH42（42mm角） ・CMH57（57mm角） ・CMH86（86mm角） ・CMH110（110mm角） ・CMH130（130mm角） ・CMH180（180mm角 / Heavy Duty） PDF 他 4 件 ※専用ドライバ（MC/MLD/CLDシリーズ等）は、最大100Aクラスの大電流に対応し、過負荷保護機能や各種通信プロトコル（CAN, RS485, Ethernet）を搭載しています。
価格情報
従来の国内メーカー製品では非常に高額だった「大出力×低電圧」の領域において、独自のODMネットワークと自動化設備による大量生産技術により、妥協のない性能と圧倒的な低価格を両立しています。プロトタイプから量産まで、大幅なコストダウンを実現します。 電圧、出力、ギヤ・ブレーキの有無、専用ドライバの組み合わせにより価格が異なりますので、詳細はお見積りをご依頼ください。
納期
用途／実績例
スマート工場から物流倉庫まで、最もタフな現場を支える頑強な足回りとして活躍します。 【主な用途例】 ・超重量級AGV（無人搬送車）、大型自走ロボットの駆動輪（システム全体で1トン超えの搬送を想定） ・重量物用の昇降リフター、建設機械 ・カーコンプレッサー、各種コンベアライン ・医療機器、卓上型ロボットなどの自動化設備 【専用ドライバによる高度な制御】 大電流・高出力を完全に支配する専用ドライバをセットでご提案。ジョイスティックやRCラジオからの入力、デュアルドライブ制御、スクリプトによる自動化プログラムの実装など、あらゆる要求に応答します。 弊社は「心の通ったサポート」を大切にしており、画面共有や現場駆けつけを含め、お客様が納得されるまで徹底的に伴走いたします。
詳細情報
-
製造現場１
-
製造現場２
-
自動巻線機１
-
自動巻線機２
-
最終組み付け
-
異音検査
-
出荷前検査
-
２D設計
-
３D設計
ラインアップ（7）
| 型番 | 概要 |
|---|---|
| CMH42シリーズ | （最大出力 20W～50W） |
| CMH57シリーズ | （最大出力 30W～150W） |
| CMH86シリーズ | （最大出力 90W～750W） |
| CMH110シリーズ | （最大出力 800W～2000W） |
| CMH130シリーズ | （最大出力 2500W～4500W） |
| CMH180シリーズ | （最大出力 5000W～10,000W） |
| 全シリーズ | ※各モデルに専用の遊星ギヤヘッド（角型/丸型・減速比1/3～1/1000）、電磁ブレーキの組み合わせが可能です。 |
カタログ（4）
カタログをまとめてダウンロード
企業情報
クルー株式会社は、低電圧バッテリ駆動のブラシレスDCモータやACサーボモータをはじめ、各種ギヤードモータ、インホイールモータ、制御ドライバを取り扱う専門企業です。選択肢が限られがちな低電圧領域において、小出力から大出力まで幅広くラインナップ。単なる製品販売にとどまらず、ドライバ選定や動作レクチャー、トラブルシューティングまで納入後も丁寧にサポートいたします。お客様の設計課題に寄り添い、現場で確実に運用できるまで共に歩むパートナーを目指します。
