USB PD機器の電源選定に。5～20Vの出力条件と65W時の組み合わせを確認できます。

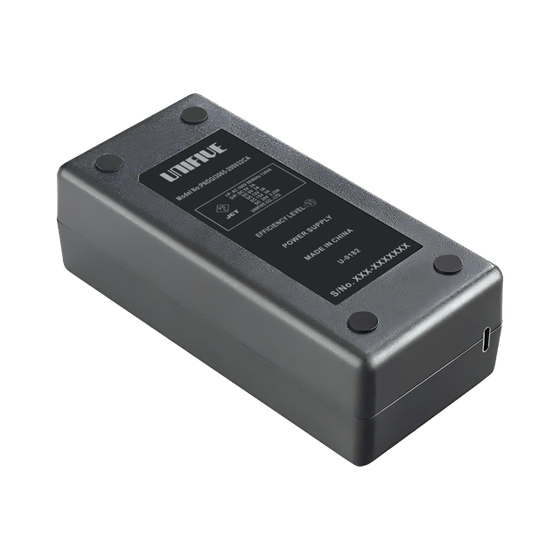

USB PD対応機器の外部電源を、必要な電圧・電流から選定したい設計者の方へ。PNDGI3065はGaNを採用したデスクトップ型ACアダプターです。 ■5V・9V・12V・15V・20Vの出力プロファイル ■最大65Wは20V／3.25A時 ■AC入力90～264V、IEC 320 C8インレット 接続機器の要求するプロファイルと、ケーブルを含む構成を合わせて検討できます。仕様調整については、自社設計の電源メーカーとして要求条件を確認し、標準モデルを起点にご提案します。 寸法図・カタログは関連リンクの公式製品ページへ。選定・サンプル評価は「お問い合わせ」からご相談ください。
この製品へのお問い合わせ
基本情報
【PNDGI3065 標準仕様】 AC入力：90～264V DC出力：5V／3A、9V／3A、12V／3A、15V／3A、20V／3.25A 出力は接続機器に応じて切り替わります。最大65Wは20V／3.25A時です。 外形寸法：113.5×54.0×36.3mm ACインレット：IEC 320 C8 公式ページの規格等表示：PSE、CE、DoE VI、FCC、UKCA 採用時には対象仕様の規格適用範囲と接続構成をご確認ください。
価格情報
受注生産のため、要求仕様・予定数量・評価内容を確認してお見積りします。
納期
※評価用サンプルと量産の希望時期をお知らせください。仕様・数量に応じてご案内します。
用途／実績例
【選定相談の例】 USB PD給電に対応する端末・機器の外部電源検討。 【お知らせいただきたい条件】 必要な出力プロファイル、最大消費電力、使用温度、接続端子・ケーブル、販売地域、予定数量、評価時期。 機器との組み合わせを確認し、選定、仕様調整の可否、サンプル・見積をご案内します。
企業情報
株式会社ユニファイブは、1989年設立のACアダプター・スイッチング電源メーカーです。自社設計と自社工場での生産体制を持ち、産業・通信・家電・医療などの機器に向けて電源を開発しています。 豊富な標準モデルを設計の出発点に、出力、端子・ケーブル、使用環境などの要求を整理し、仕様調整やカスタム開発、サンプル評価、受注生産をご相談いただけます。年間約1,500機種の新規開発と約15,000台のサンプル出荷を通じて、多様な機器の評価に対応しています。 設計・製造・品質保証が連携し、設計検証から量産、出荷後の原因調査・是正まで対応します。必要な出力、販売地域、使用温度、予定数量、評価・量産の希望時期をお知らせください。対象仕様に合わせて、変更可能範囲や適用規格、見積・納期をご案内します。
