ダイアタッチフィルム（DAF）市場規模2026-2032：成長率6.3%で大幅拡大

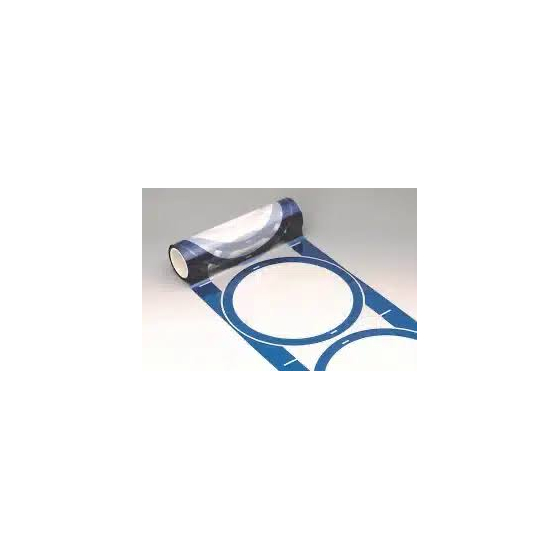

ダイアタッチフィルム（DAF）とは ダイアタッチフィルム（DAF）の世界市場は、半導体パッケージングの薄型化・高密度化を背景に拡大している。2025年の市場規模は約3億2,000万米ドル、2026年には約3億3,900万米ドルに達する見通しで、2026～2032年の年平均成長率（CAGR）は6.3%、2032年には約4億8,900万米ドルと予測される。2025年の世界生産量は2,460万個、生産能力は3,000万個、平均販売価格は1個当たり13米ドル、粗利益率は32%とされる。DAFはチップと基板、リードフレーム、または積層チップ間を接着する機能性材料であり、メモリ、ロジック、パワー半導体、先端パッケージングなど幅広い用途を支えている。
この製品へのお問い合わせ
基本情報
ダイアタッチフィルム（DAF）の世界市場規模 Global Reportsが公開した最新調査レポート「ダイアタッチフィルム（DAF）の世界市場規模、シェア、企業ランキング、売上、需要動向予測（2026～2032年）」によると、ダイアタッチフィルム（DAF）の世界市場規模は、2025年の約320百万米ドルから拡大し、2026年には約339百万米ドルに達すると見込まれています。今後も年平均成長率（CAGR）6.3%で成長を続け、2032年には約489百万米ドルに達すると予測されています。
価格帯
納期
用途／実績例
ダイアタッチフィルム（DAF）の技術要件と用途 ダイアタッチフィルム（DAF）は、ウェハやチップ裏面にあらかじめ貼り付けられ、ダイシング後のチップ接合工程で使用される。薄型パッケージや複数チップの積層構造では、接着強度に加え、膜厚の均一性、樹脂のはみ出し抑制、反りの低減、耐熱性、長期信頼性が重要となる。さらに、放熱性や電気特性、既存の製造工程との適合性も求められる。用途はメモリデバイス、パワー半導体、RFデバイス、高性能コンピューティング向けチップに加え、FC-BGA、ウェハレベルパッケージング（WLP）、3Dパッケージング、システム・イン・パッケージ（SiP）などに広がる。チップの薄型化と多層化が進むほど、DAFの材料設計と接合工程の最適化が製品歩留まりを左右する。
企業情報
Global Reportsは、世界各地の産業情報を統合し、企業の意思決定を 支える精度の高い市場インテリジェンスを提供しております。 市場規模、シェア、産業構造、価格動向、成長予測、主要企業の ランキングと競争動向など、数値と事実に基づく深度ある分析を実現し、 国別、地域別、用途別に明確化した情報を迅速に提供。 65,000社以上の企業のビジネス成長を支援してきた豊富なデータベースと 国際調査ネットワークを活用し、お客様の世界展開と継続的な成長に 寄り添います。
