フィールドでの観測を手軽に行えるS11高速測定
PicoVNA-Rはシングルボード設計を採用することで、高信頼性および低価格を実現しています。 本体には独自の電子キャリブレータを内蔵し、校正データを保存できるので、温度特性を向上できます。 また、IF帯域幅（IFBW）140 kHzにおいて0.008 dB rmsという低いトレースノイズを達成し、 IF帯域幅10 Hz設定時のS11測定において、1ポイントあたり最大100 µsという高速測定が可能です。 これらの機能をコンパクトな筺体に凝縮し、研究室やフィールドでの使用に最適です。
この製品へのお問い合わせ
基本情報
•S11測定において、周波数ポイントあたり100 µsの高速測定を実現 •コンパクト設計によりUSB給電を実現 •ネットワーク・ディエンベディングおよびリファレンス・プレーンの拡張機能 •温度ドリフトの影響を低減する独自のオンボード・キャリブレーション・データ保存機能 •1,000回以上のスイープを記録可能な「自動保存（Save on Trigger）」機能 •タイムドメインでの帯域および反射測定 •PicoVNA用E-CALモジュールに対応 •PicoVNA 5ソフトウェアのユーザーインターフェース、SCPI、またはAPIによる制御が可能 •信号発生器（CWおよび周波数スイープ）ユーティリティを搭載
価格帯
納期
用途／実績例
アンテナ測定 ケーブル検査 フィルター計測 アンプ周波数帯域
詳細情報
-

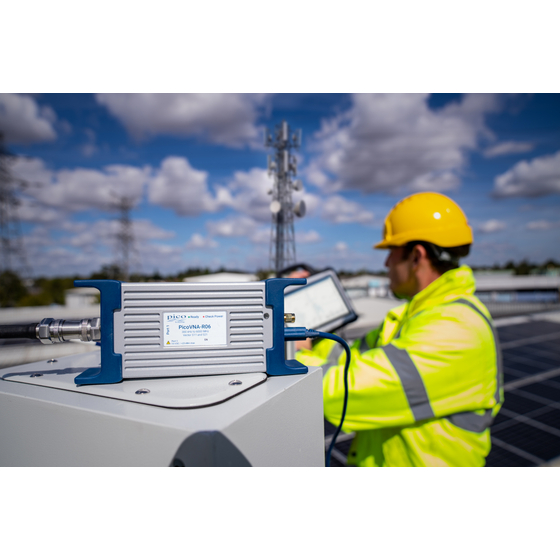

小型軽量、USB給電で、現場で簡単操作
-
実験室でも場所を取らないコンパクト設計
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| VNA-R06 | 6 GHZ ベクトルネットワークアナライザ & リフレクトメトリー |
企業情報
Pico Technologyは、1991年に英国で設立された、PC計測器の先進技術企業です。 オシロスコープ、サンプリング・オシロスコープ、ベクトル・ネットワーク・アナライザ、データロガーなどの製品を提供しています。 小型・軽量・低価格ながら高性能で豊富な機能を備えており、ソフトウエアのアップグレード費用は無償のため投資効果の高い製品です。
