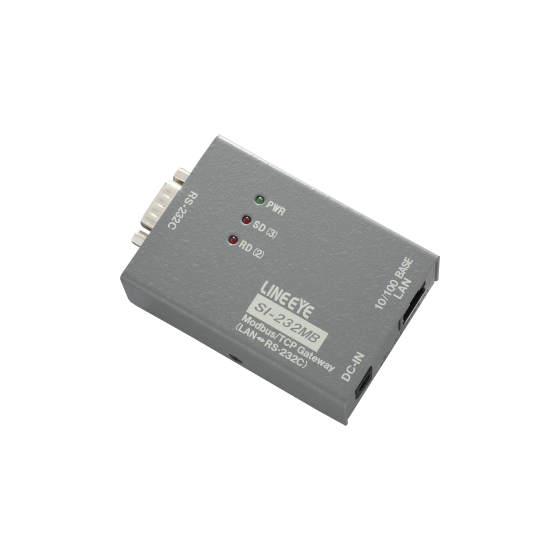

省電力設計のModbus RTU/ASCII⇔ModbusTCPゲートウェイ
SI-232MBは、シリアルインターフェースを利用したModbus RTU/ASCII プロトコルをイーサネットＬＡＮ対応の Modbus TCP に双方向変換できるゲートウェイです。SI-232MBのゲートウェイ処理ファームウェアは、Modbus TCPマスターモードとModbus TCPスレーブモードに対応しており、現在の全てのModbus RTU/ASCIIレジスタとコマンドの変換に対応しています。DC5Vから動作する省電力設計や省資源に配慮した小型金属筐体など、地球環境に優しいFA仕様のLANインターフェース変換器です。 ノイズに強く堅牢な金属筐体、広い動作温度範囲とワイド電源入力対応の省電力、35mmDINレールや壁掛け用取り付けオプションの充実など、FAやPAの多くのシーンに安心して導入いただける製品です。
この製品へのお問い合わせ
基本情報
●10Base-T/100Base-TX を自動判定、イーサネットLANまたはインターネットへの接続が可能 ●Modbus TCPマスターモードとスレーブモードに対応 ●マスターモードは、スレーブアドレスの範囲別に8個のModbus TCPスレーブの接続先IPアドレスを登録可能 ●スレーブモードは、最大10台のModbus TCPマスター機器と同時に接続してアクセスを共有制御 ●スレーブモードのModbus レジスタ自動スキャン機能はマスター要求に対する応答を高速化 ●-10～50℃の過酷な現場環境で使用可能。 ●設置場所をとらず堅牢な名刺ケースサイズの金属筐体 ●35mmDINレール取り付けや壁掛け用のオプションを用意
価格情報
お問い合わせください
納期
用途／実績例
■接続例 [ Modbus マスター接続モード ] SI-232MBをマスター接続モードに設定すると、Modbusシリアル(RTU/ASCII)マスター機器をModbus TCPのマスターとして通信することが出来ます。 RS-232C側のマスター機器からModbus RTU/ASCIIフレーム(クェーリメッセージ)を受信するとフレームのアドレスフィールドより指定されたIPアドレス宛または設定した特定IPアドレス宛にTCP接続を行い、Modbus TCPフレームフォーマットに置き換えて送ります。 [ Modbus スレーブ接続モード ] SI-232MBをスレーブ接続モードに設定すると、Modbusシリアル(RTU/ASCII)スレーブ機器をModbus TCPのスレーブとして通信することが出来ます。 Modbus TCPマスター機器から接続され、Modbus TCPフレーム(クェーリメッセージ)を受信するとModbus RTU/ASCIIフレームフォーマットに置き換えてRS-232C側に送ります。 最大で10台のModbus TCPマスター機器からの接続が可能で、共有アクセスを管理、調整します。
