輻射・対流・伝導の全ての熱流束に対応

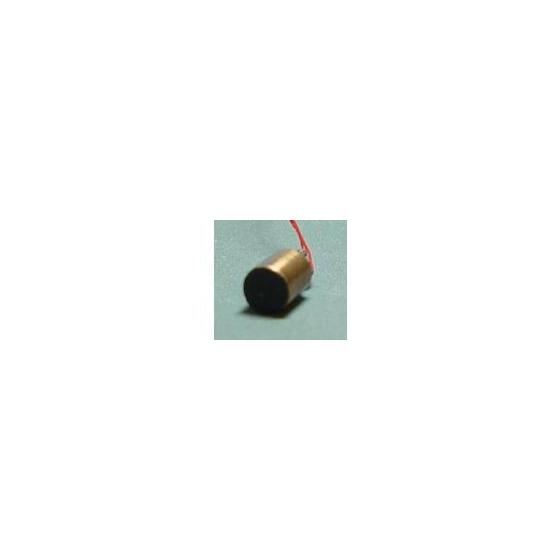

Schmidt-Boelter；シュミッド・ボエルター熱流束ゲージ(S/Bゲージ)は熱伝達の3モード、輻射・対流・伝導の全ての熱流束に対応したセンサーで、航空力学の風洞実験をはじめ様々な用途に使われています。S/Bゲージは電気絶縁性の薄片にコンスタンタンの電線を螺旋状に巻き、その巻き付けの半分(半回転分)を銅メッキして作ります。 この工程は薄片の両側のメッキが終わった場所に熱電対を構成することになります。 Vatellが開発し米国特許(US6,186,661)を取ったデザインは、薄片の裏側の熱電対を絶縁しその周りの熱をハウジングに向かわせるようになっています。
この製品へのお問い合わせ
基本情報
【概要】 Schmidt-Boelter；シュミッド・ボエルター熱流束ゲージ(S/Bゲージ)は 熱伝達の3モード、輻射・対流・伝導の全ての熱流束に対応したセンサーで、 航空力学の風洞実験をはじめ様々な用途に使われています。 S/Bゲージは電気絶縁性の薄片にコンスタンタンの電線を螺旋状に巻き、 その巻き付けの半分(半回転分)を銅メッキして作ります。 この工程は薄片の両側のメッキが終わった場所に熱電対を構成することになります。 Vatellが開発し米国特許(US6,186,661)を取ったデザインは、薄片の裏側の 熱電対を絶縁しその周りの熱をハウジングに向かわせるようになっています。 【特徴】 ・米国特許製法 (US 6,186,661) ・高速応答性 30ミリ秒 ・小型 外径4.7mm 長さ7.6mm ・水冷ジャケット着装可能 ・輻射計に改造可能 □その他機能や詳細については、お問い合わせ下さい
価格情報
****** 詳細はお問合せください。
納期
用途／実績例
【アプリケーションの例】 ・風洞実験 ・日射計 ・着火性・燃焼性試験 ・コーンカロリーメータ
企業情報
小ロットでのご注文にもお気軽にご相談ください。
