グランド間の電位差や配線の抵抗の違いで発生すグランドループによるノイズを解消！平衡・不平衡変換によるノイズ除去機能内蔵GB001

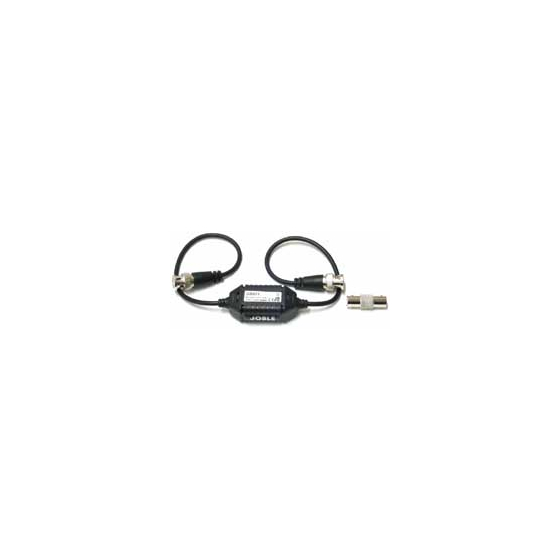

「GB001」はグランドループを遮断するグランドループアイソレーターです。また映像信号のバランスを整えるビデオバランの機能も合わせ持ち、これらに起因するコンポジット映像のノイズを低減します。 ・両端がBNCオスコネクターで接続が容易です。※ BNCメス⇔BNCメスの変換コネクターが付属します。 ・グランドループによる映像信号の歪みを防止します。 ・インピーダンスを整えるバランス回路を内蔵しておりDVRなどへの入力に適しています。 ・過渡電流保護機能を内蔵しています。 ・電源は不要です。 ※コンポジット映像用のためアナログHDの映像信号には対応しておりません。 ※同軸ケーブルに電源を重畳させている場合は使用できません。 ※同軸重畳の制御信号(UTCなど)の動作は保証されておりません。
この製品へのお問い合わせ
基本情報
型 番：GB001 接続端子：BNCオス⇔BNCオス 挿入損失：0.5dB 通過周波数：20Hz～10MHz (0～3dB) 入出力インピーダンス：75Ω 絶縁耐圧：DC600V(最小) 絶縁抵抗：100MΩ バランス回路：内蔵 過渡電圧遮断：12Vrms 動作環境 温度；-25～70℃ 湿度；最大95%RH 外形寸法：73(W)x21(H)x28(D)mm 両端200mmケーブル 付属品：BNCメス⇔BNCメス変換コネクター×1
価格帯
~ 1万円
納期
※数量によって納期が変動しますので、お気軽にお問い合わせください。
用途／実績例
平衡・不平衡変換によるノイズ除去機能を内蔵した高性能グランドループアイソレーター ・アナログ監視カメラの設置 ・ノイズの除去 ・ノイズを防ぐためのバランス回路を内蔵。DVRなどの入力に効果的
