ボード1枚で最大16軸までの制御が可能なモータコントローラ

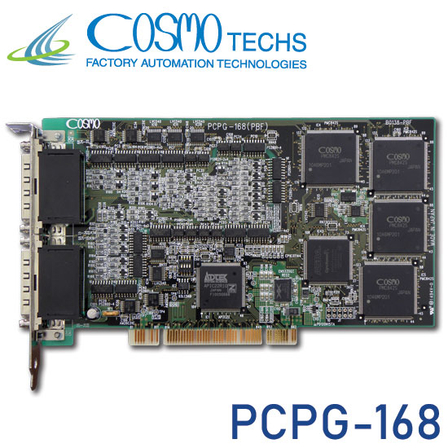

PCPG-168は、高機能LSI「PMC842SR」を搭載した16軸モータコントロールボードです。補間機能や同期制御などの機能をPCIバスから直接制御する事で様々な装置へ応用可能です。 【特長】 ・速度と移動量の変更が動作中に可能です。(オーバーライド機能) ・直線加減速とS字加減速に対応し、非対称設定も可能です。 ・直線補間、円弧補間を組合せることで様々な軌跡や同期動作が可能です。 ・16軸同期スタート制御が可能です。 ・動作に必要なパルス数の自動計算機能を使う事で複雑な計算を簡略化できます。 ・パルス列入力型のステッピングドライバ、サーボアンプに対応 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【仕様】 ・最高出力周波数 8.19Mpps ・電源電圧 DC＋5V（±0.25％） ・加減速方式 直線/S字加減速（非対称対応） ・ドライブ機能 位置決め/連続/信号検出/直線補間/円弧補間/連続補間/同期スタート ※その他機能や詳細については、カタログダウンロードもしくは資料請求よりお問い合わせ下さい。
価格帯
10万円 ~ 50万円
納期
用途／実績例
半導体関連事業をはじめとする生産分野、計測分野、医療分野などあらゆる分野で高い信頼を得ています。 詳細についてはお気軽にお問い合わせください。
ラインアップ（4）
| 型番 | 概要 |
|---|---|
| PCPG-88(F) | PCIバス対応 8軸 モーションコントローラ |
| PCPG-168 | PCIバス対応 16軸 モーションコントローラ |
| PCPG-23I | PCIバス対応 2軸 モーションコントローラ |
| PCPG-28/IO | PCIバス対応 2軸モーションコントローラ＆入力16点/出力16点IO制御 |
カタログ（3）
カタログをまとめてダウンロード
企業情報
株式会社コスモテックスは、精密位置決め技術に代表される「モータ制御技術」をコア・テクノロジーとし、 総力を挙げて研究開発に取り組み、PC用の位置決めコントローラ、モーションコントローラや、組込み目的としたモーションユニットなど、モータ制御に関わる技術を開発・販売している企業です。 「モータ制御技術」をコア・テクノロジーとしていますので、組み込みのソフトウェア設計から周辺のハードウェア設計まで、様々なカタチをお客様オリジナルのコントローラとして手掛けています。
