0.5mmピッチ 低背・省スペース FPC/FFC用コネクタ

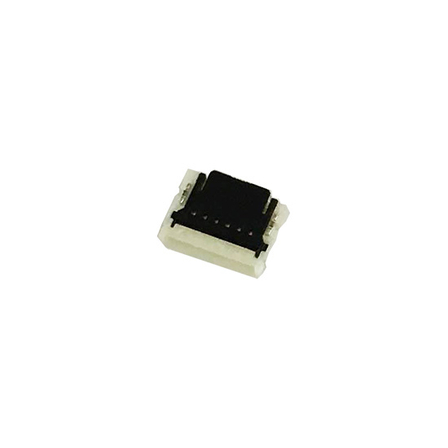

6277シリーズは、スマートフォンやウェアラブル端末等の液晶表示装置などに向け開発された、0.5mmピッチ、ZIFライトアングル、高さH=0.9mmの超低背、上下両面接点、省スペースタイプのFPC用コネクタです。（適用FPC厚：0.2±0.03mm）当社従来製品に比べ（6298シリーズ、3極比較時）幅3.0mm、奥行き3.5mmと小型化。体積比ともに約27.3％の省スペース化を実現しました。 ※詳細はカタログをご確認ください。
この製品へのお問い合わせ
基本情報
・0.5mmピッチ、Ｈ＝0.9mmの超低背、省スペースタイプのコネクタです。 ・FPC切り欠き形状を設けることで、小極でありながらも高いFPC保持力を可能としています。 ・上下両面接点構造を採用したことにより、接触信頼性も確保しています。 ・環境にやさしい鉛フリー対応で、はんだ上がり対策も取られています。 ・FPC仮保持機構を設けることで、アクチュエータ開放時でもFPCを保持し、組立の作業効率をはかっています。 ・コンタクト材質：銅合金 ・インシュレータ材質：耐熱樹脂 ・使用温度範囲：-40℃～+85℃
価格帯
納期
用途／実績例
スマートフォン、タブレットPC/ノートPC、ウェアラブル端末、デジタルスチルカメラ/デジタルビデオカメラ、AV機器など
カタログ（1）
カタログをまとめてダウンロード
企業情報
京セラは、スマートフォンやウェアラブル端末などの⾝近な製品から産業機器まで、あらゆる機器に搭載される電子部品を取り揃えています。最先端技術を駆使し、開発から量産まで徹底した⾼品質なものづくりで、エレクトロニクスの進化に貢献します。
