M20～M300大型ボルトの高精度な軸力管理工具。ボルトの同時並行締めが可能で軸力がバラつかず均一な締付け！
○M20～M300の大型ボルト締め付けに対応。（特注でM16からも製作可能） ○ボルトテンショナーを連結して複数ボルトを同時に締め付けが可能。 同時締め付けで軸力が均一でバラつかずフランジの片締めが起きません。 （フランジボルトを40本同時並行締め実績あり。） ○油圧でボルトを引っ張り、引張荷重をかけて締め付けるためねじ面や 座面との摩擦の影響がありません。「軸力を直接管理できる」ので トルク管理よりも正確な軸力管理による締め付けができます。 ○当社独自のアーマーマックス保護の超硬質表面処理を施しています。 耐久性の優れた耐摩耗性と耐腐食性によりツールの寿命を最大限に延ばします。 ○コンパクトに軽量化したボルトテンショナー狭所スペースでもボルト締めが可能です。 特注製作も可能。 ○ボルトをねじらないので摩擦熱が発生せずナットとフランジ面の かじりやネジ部の焼付きが起きません。 ＜ボルトテンショナーのご購入・レンタルお問い合わせ先＞ 無料デモ受付、お見積り依頼、資料請求等 お問い合わせ下さい。 （株）日本プララド TEL：078-967-3556
この製品へのお問い合わせ
基本情報

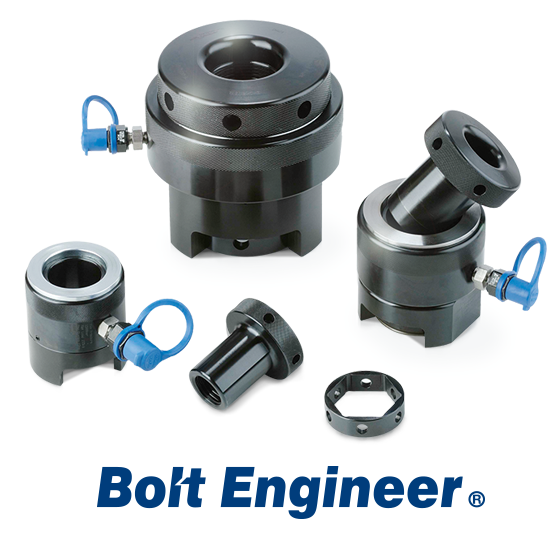

ボルトテンショナー（油圧テンショナー）は油圧でボルトを引っ張って締め付ける為、フランジの表面やナットの座面を傷めない。 また軸力管理による締付けで、摩擦の影響が無いためトルク管理よりも高精度な締付けを実現する。 プーラー交換型なので、1つのロードセルで多種類のボルトサイズに対応可能で汎用性が高い。 大型ボルトの締付け軸力管理に最適なシステム。 複数台を使用すれば大型ボルトを同時に締め付けが可能！ボルト軸力がバラつかず均一な締め付け。 （フランジのボルトを一度に20本同時締付など） 用途に合わせて、最適なカスタマイズをして製造いたします。 アーマーマックス 超硬質表面加工で耐久性をさらに向上させたボルトテンショナー ボルトテンショナーBE-HTSシリーズには当社独自のアーマーマックス 特殊開発した超硬質表面加工を施しています。 高強度の表面加工で傷や摩耗、腐食に強く「耐久性をさらに向上させたボルトテンショナー」です。 アーマーマックス保護で疲労強度の向上 反発する圧縮表面応力が残留して、大幅に疲労強度を上げ亀裂抑制効果により長寿命です。
価格情報
ご購入とレンタルの両方が可能です。 機種によって異なりますので、 お気軽にお問い合わせください。
納期
※レンタルの場合は即納。 販売の場合は40日程度。お気軽にお問い合わせください。
用途／実績例
プララド ボルトテンショナー ■東京スカイツリーの建設 ボルト締め実績。 ■世界最大のシールドマシン組立 ボルト締め実績。 ■関門橋のケーブルバンドボルト交換工事。 ■ドイツ初のボルクム洋上風力発電 5.0MWの建設工事。 ・風力発電所、火力発電所、水力発電所、原子力発電所など ・ガスタービン ・高圧射出成型機 ・船舶用ディーゼルエンジンカバー。 ・フランジのボルト締め付け。 ・シールドマシンの組立て、据え付け。 ・圧延機 ・反力がとれない箇所での作業。 ・狭くて締付工具が入らないボルト締め箇所など。
ラインアップ（19）
| 型番 | 概要 |
|---|---|
| BE-HTS10-M20 | ボルト径M20用、最大軸力228kN |
| BE-HTS10-M22 | ボルト径M22用、最大軸力228kN |
| BE-HTS10-M24 | ボルト径M24用、最大軸力228kN |
| BE-HTS10-M27 | ボルト径M27用、最大軸力228kN |
| BE-HTS20-M33 | ボルト径M33用、最大軸力443kN |
| BE-HTS20-M36 | ボルト径M36用、最大軸力443kN |
| BE-HTS20-M39 | ボルト径M39用、最大軸力443kN |
| BE-HTS30-M42 | ボルト径M42用、最大軸力811kN |
| BE-HTS30-M45 | ボルト径M45用、最大軸力811kN |
| BE-HTS30-M48 | ボルト径M48用、最大軸力811kN |
| BE-HTS30-M52 | ボルト径M52用、最大軸力811kN |
| BE-HTS40-M56 | ボルト径M56用、最大軸力1273kN |
| BE-HTS50-M64 | ボルト径M64用、最大軸力1829kN |
| BE-HTS50-M72 | ボルト径M72用、最大軸力1829kN |
| BE-HTS50-M76 | ボルト径M76用、最大軸力1829kN |
| BE-HTS60-M80 | ボルト径M80用、最大軸力2644kN |
| BE-HTS60-M90 | ボルト径M90用、最大軸力2644kN |
| BE-HTS70-M95 | ボルト径M95用、最大軸力3600kN |
| BE-HTS70-M100 | ボルト径M100用、最大軸力3600kN |
