本解析例では、角箱形容器の絞り加工例を紹介します。

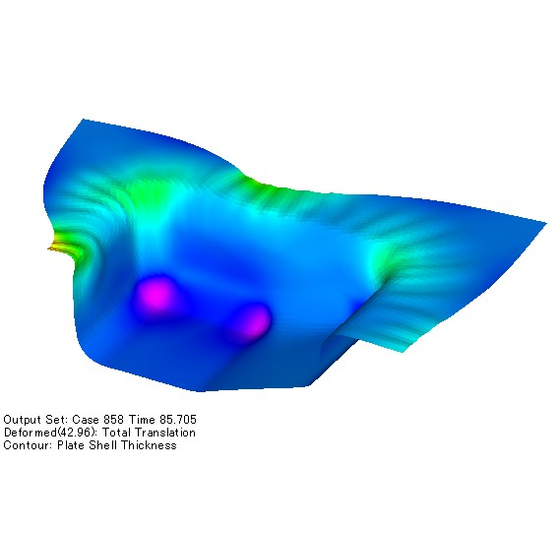

【事例概要】 ■製品名： Simcenter Femap with Nastran ■解析： 非線形静解析 ■業種： 機械要素 塑性加工は、工具と被加工材の接触を伴いながら成形する加工が主です。 中でも、パンチとダイを用いて金属板から底付き容器を 成形する加工法を絞り加工と呼びます。 金型の構造や材質、ブランクの形状や摩擦条件など、様々な要素が影響し、 成形におけるブランク各部の応力分布が変化して、割れやしわ等が発生します。 本解析例では、 角箱形容器の絞り加工例を紹介します。ブランクの初期形状は200x200で 厚さは 0.82mmです。ダイは、102.5x102.5のコーナーに半径10mmの まるみがある方形穴を持つ剛体平板です。パンチは100x100の大きさで 段差のある剛体とし、同様にしわ抑えも剛体平板です。 □その他機能や詳細については、カタログをご覧下さい。
