板面の輝度均一度80%以上の高品質導光板仕様の面光源。弊社独自の導光板パターンにより均一度を実現。【導光板式LEDライトパネル】
弊社のLEDライトパネルは精度の高いLEDチップと効率の良い導光板により、平均板面照度3500Lux以上、光源面の輝度均一度８0％以上で全体に輝度ムラの少ない高輝度面発光の照明パネルです。 LEDの光と導光板を使用したLEDパネルは明るく消費電力が少ないので非常に環境にも優しい製品です。 サインパネルのバックライト光源に最適で平均寿命50,000時間で5年８ヶ月以上メンテナンスフリーで使用いただけます。10年以上ご使用いただいている店舗や商業施設もございます。 高輝度で輝度ムラの少ない導光板は、拡散板を用いて導光板＋拡散板仕様とすることでより輝度ムラを少なくします。検査用の光源として国内外の大手メーカー様の工場で永年ご使用いただいております。
この製品へのお問い合わせ
基本情報
【特徴】 ■経済性：省エネ設計（電力消費量が蛍光灯の６分の1以下） ■長寿命：約50,000時間（蛍光ランプに比べ約6倍） ■板面照度均一度：板面照度均一度80％以上 ■明るさ：板面平均照度3500Lux～4000Lux以上 ■LED色温度：3000K(電球色),5000K(昼白色),6000K(標準白色),RGBフルカラーチップをご用意しております。 ■環境問題：導光板方式と高効率LEDチップにより消費電力が低く、長寿命、環境にやさしいです。 ＬＥＤチップは蛍光ランプや水銀灯のように人体に悪影響を及ぼす水銀などを含んでおりません。環境に優しい光源です。 ※詳細は資料請求してくださいますようお願いいたします。 尚、製品カタログのＰＤＦダウンロードも出来ます。 ※尚、製品の一部は図面のダウンロードも可能です。 （PDFファイルとDXFファイルの両方を用意しております。） 製品図面がダウンロード出来ない場合や、特殊寸法の図面や仕様などが必要な場合にはお問い合わせにてお申し付けください。
価格情報
抜粋価格です。 A4-L1116-4S8 ￥12,000 A3-L1116-4S8 ￥15,000 A2-L2116-4S8 ￥23,000 A1-L2116-4S8 ￥41,000 500*500-L2116-4S8￥ 26,000 600*600-L2116-4S8 ￥34,000 600*600-L2116-4S10-LDP￥37,000 価格表https://www.lumitechno.co.jp/LED-Light-panel-Plice2022.pdf
納期
※在庫品以外は10日程度でご発送させていただきます。
用途／実績例
【使用用途】 ■建築設計業者様、面光源をお探しの方 ・メディア交換が簡単な開閉式のスナップフレーム式の"LEDライトパネル" サインパネルのバックライト光源 ・周囲が放熱フレームで囲まれた"LEDライトモジュール" 什器照明、建築化照明、既存サインの代替光源 ・LEDチップの挿入部のみに放熱フレームがついた"LEDライトシート" 光壁・光床等の建築化照明・什器照明 として最適です。 ■製造業様・検査/研究 ・LEDライトパネル 検査/研究用の照明(導光板＋拡散板仕様) ・LEDライトモジュール/ライトシート 産業用機械の組み込み光源(導光板＋拡散板仕様) として最適です。 【主な実績】 ・大阪国際空港様 案内地図用(サインパネル用)として、LEDライトパネルをご使用いただいております。 ・鳥羽水族館様 既存サインの代替光源にLEDライトモジュールをご使用いただいております。 ・パナソニック株式会社様 製造ラインの検査用光源 ・SONY株式会社様(納入) 製造ラインの検査用光源 ・某国内メーカー様 検査機器のバックライト光源として製品に組込
詳細情報
-
均一輝度 輝度分布図
-

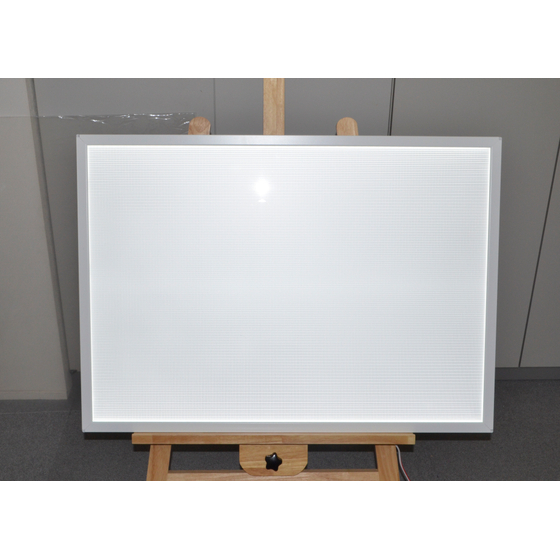

LEDライトパネル 点灯時
-
LEDライトパネル しくみ
-
検査用光源 【導光板の加工】検査用光源として大手メーカー様の製造ラインにてご使用いただいております。
-
変形LEDパネル 特注サイズの制作では様々なサイズをオーダーしていただくことができます。長手方向が著しく長いLEDパネルは文字を照らす看板などのサインに最適です。
-
【検査用光源:R曲げ面発光】 R曲げされた内向きに光が照射するLEDパネルは検査用光源としてご利用いただいております。R曲げされ、外向きに照射するLEDパネルは柱等の湾曲した壁面にも設置が可能です。
-
RGBチップを用いたLEDパネル RGBチップを使用することでコントローラーより板面の色をフルカラーで設定することができます。アミューズメント施設等、照明として最適です。
-
サインパネル 導光板の一部を加工し特定部分を発光させないLEDパネルです。お客様のご希望から実現いたしました。
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| ライトパネル【SFR28/SFR28/LF34HR/LF31H/SF35/DFR50】 | 前面よりメディア交換を簡単に行うことのできる四方開閉式のアルミフレーム仕様。特注サイズは最小200mm×200mmから最大1200mm×2400mmまで、色温度指定は3K,5K,6Kの3種類。その他特殊仕様に導光板＋拡散板仕様、裏面配線、裏面取り付け穴の設置、導光板穴あけ加工などお客様のご要望にできるだけお応えいたします。 |
| ライトモジュール【4S8/4S10-LDP/4D8】 | 導光板の周囲が放熱フレームで囲まれた導光板式LEDパネル。陳列什器照明、既存の光源の代替光源、建築化照明、機械の組み込み光源に最適です。特注サイズは最小200mm×200mmから最大1200mm×2400mmまで、色温度指定は3K,5K,6Kの3種類。その他特殊仕様に導光板＋拡散板仕様、導光板穴あけ加工配線位置のご指定などお客様のご要望にできるだけお応えいたします。 |
| ライトシート【LS8/LS10-LDP/L8】 | 導光板のLEDチップ挿入部のみに放熱フレームがついた最軽量のLEDパネル。特注サイズは最小100mm×100mmから最大1200mm×2400mmまで、色温度指定は3K,5K,6Kの3種類。既存サインの代替光源、建築化照明、什器照明、機械の組み込み光源に最適の面光源です。ドットパターンを不可視化する導光板＋拡散板仕様、柱巻きサイン用にR付けでの製作もいたします。 |
カタログ（1）
カタログをまとめてダウンロード
CADデータ（42）
| 型番 | 概要 | ファイル |
|---|---|---|
| B5G-L1116-SFR23/ (DXF) | ＬＥＤライトパネルB5G-SFR23型 (標準仕様DXFファイル) 外寸291mm×216mm×24mm 画面内寸245mm×170mm 画面メディア257mm×182mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B5G-L1116-SFR23/ (PDF) | ＬＥＤライトパネルB5G-SFR23型 (標準仕様PDFファイル) 外寸291mm×216mm×24mm 画面内寸245mm×170mm 画面メディア257mm×182mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A4G-L1116-SFR23/ (DXF) | ＬＥＤライトパネルＡ4Ｇ－ＳＦＲ２３型標準仕様DXFファイル 外寸331mm×244mm×24mm 画面内寸285mm×198mm 画面メディア297mm×210mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A4G-L1116-SFR23/ (PDF) | ＬＥＤライトパネルＡ4Ｇ－ＳＦＲ２３型標準仕様PDFファイル 外寸331mm×244mm×24mm 画面内寸285mm×198mm 画面メディア297mm×210mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B4G-L1113-SFR23/ (DXF) | ＬＥＤライトパネルB4G-SFR23型 (標準仕様DXFファイル) 外寸398mm×291mm×24mm 画面内寸352mm×245mm 画面メディア364mm×257mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B4G-L1113-SFR23/ (PDF) | ＬＥＤライトパネルB4G-SFR23型 (標準仕様PDFファイル) 外寸398mm×291mm×24mm 画面内寸352mm×245mm 画面メディア364mm×257mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A3G-L1116-SFR23/SV (DXF) | ＬＥＤライトパネルＡ3Ｇ－ＳＦＲ２３型標準仕様ＤＸＦファイル 外寸454mm×331mm×24mm 画面内寸408mm×285mm 画面メディア420mm×297mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A3G-L1116-SFR23/ (PDF) | ＬＥＤライトパネルＡ3Ｇ－ＳＦＲ２３型標準仕様PDFファイル 外寸454mm×331mm×24mm 画面内寸408mm×285mm 画面メディア420mm×297mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B3G-L1113-SFR23/ (PDF) | ＬＥＤライトパネルB3G-SFR23型 (標準仕様PDFファイル) 外寸549mm×398mm×24mm 画面内寸503mm×352mm 画面メディア515mm×364mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B3G-L1113-SFR23/ (DXF) | ＬＥＤライトパネルB3G-SFR23型 (標準仕様DXFファイル) 外寸549mm×398mm×24mm 画面内寸503mm×352mm 画面メディア515mm×364mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A2G-L2116-SFR23/SV (DXF) | ＬＥＤライトパネルＡ２Ｇ－ＳＦＲ２３型標準仕様ＤＸＦファイル 外寸628mm×454mm×24mm 画面内寸582mm×408mm 画面メディア582mm×408mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A2G-L2116-SFR23/SV (PDF) | ＬＥＤライトパネルＡ２Ｇ－ＳＦＲ２３型標準仕様ＰＤＦファイル 外寸628mm×454mm×24mm 画面内寸582mm×408mm 画面メディア582mm×408mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B2G-L2113-SFR23/ (DXF) | ＬＥＤライトパネルB2G-SFR23型 (標準仕様DXFファイル) 外寸762mm×549mm×24mm 画面内寸716mm×503mm 画面メディア728mm×515mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B2G-L2113-SFR23/ (PDF) | ＬＥＤライトパネルB2G-SFR23型 (標準仕様PDFファイル) 外寸762mm×549mm×24mm 画面内寸716mm×503mm 画面メディア728mm×515mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A1G-L2116-SFR23/SV (DXF) | ＬＥＤライトパネルＡ１Ｇ－ＳＦＲ２３型標準仕様 ＤＸＦファイル 外寸875mm×628mm×24mm 画面内寸829mm×582mm 画面メディア841mm×594mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A1G-L2116-SFR23/SV (PDF) | ＬＥＤライトパネルＡ１Ｇ－ＳＦＲ２３型標準仕様ＰＤＦファイル 外寸875mm×628mm×24mm 画面内寸829mm×582mm 画面メディア841mm×594mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B1G-L2113-SFR23/ (DXF) | ＬＥＤライトパネルB1G-SFR23型 (標準仕様DXFファイル) 外寸1064mm×762mm×24mm 画面内寸1018mm×716mm 画面メディア1030mm×728mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B1G-L2113-SFR23/ (PDF) | ＬＥＤライトパネルB1G-SFR23型 (標準仕様PDFファイル) 外寸1064mm×762mm×24mm 画面内寸1018mm×716mm 画面メディア1030mm×728mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A0G-L2113-SFR23/SV (DXF） | ＬＥＤライトパネルＡ0Ｇ－ＳＦＲ２３型標準仕様ＤＸＦファイル 外寸1223mm×875mm×24mm 画面内寸1177mm×829mm 画面メディア1189mm×841mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A0G-L2113-SFR23/SV (PDF) | ＬＥＤライトパネルＡ0Ｇ－ＳＦＲ２３型標準仕様ＰＤＦファイル 外寸1223mm×875mm×24mm 画面内寸1177mm×829mm 画面メディア1189mm×841mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B0G-L2113-SFR23/ (DXF) | ＬＥＤライトパネルB0G-SFR23型 (標準仕様DXFファイル) 外寸1490mm×1064mm×24mm 画面内寸1444mm×1018mm 画面メディア1456mm×1030mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B0G-L2113-SFR23/ (PDF) | ＬＥＤライトパネルB0G-SFR23型 (標準仕様PDFファイル) 外寸1490mm×1064mm×24mm 画面内寸1444mm×1018mm 画面メディア1456mm×1030mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A4G-L1116-SFR28/ (DXF) | ＬＥＤライトパネルA4G-SFR28型 (壁付用DXFファイル） 外寸331mm×244mm×24mm 画面内寸275mm×188mm 画面メディア297mm×210mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A4G-L1116-SFR28/ (PDF) | ＬＥＤライトパネルA4G-SFR28型 (壁付用PDFファイル） 外寸331mm×244mm×24mm 画面内寸275mm×188mm 画面メディア297mm×210mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B4G-L1113-SFR28/ (DXF) | ＬＥＤライトパネル B4Ｇ－ＳＦＲ２8型 （壁付用DXFファイル） 外寸398mm×291mm×24mm 画面内寸342mm×235mm 画面メディア364mm×257mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B4G-L1113-SFR28/ (PDF) | ＬＥＤライトパネル B4Ｇ－ＳＦＲ２8型 （壁付用PDFファイル） 外寸398mm×291mm×24mm 画面内寸342mm×235mm 画面メディア364mm×257mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A3G-L1116-SFR28/ (DXF) | ＬＥＤライトパネルA3G-SFR28型 (壁付用DXFファイル） 外寸454mm×331mm×24mm 画面内寸398mm×275mm 画面メディア420mm×297mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A3G-L1116-SFR28/ (PDF) | ＬＥＤライトパネルA3G-SFR28型 (壁付用PDFファイル） 外寸454mm×331mm×24mm 画面内寸398mm×275mm 画面メディア420mm×297mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B3G-L1113-SFR28/ (DXF) | ＬＥＤライトパネル B3Ｇ－ＳＦＲ２8型 （壁付用DXFファイル） 外寸549mm×398mm×24mm 画面内寸493mm×342mm 画面メディア515mm×364mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B3G-L1113-SFR28/ (PDF) | ＬＥＤライトパネル B3Ｇ－ＳＦＲ２8型 （壁付用PDFファイル） 外寸549mm×398mm×24mm 画面内寸493mm×342mm 画面メディア515mm×364mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A2G-L2116-SFR28/ (DXF) | ＬＥＤライトパネルA2G-SFR28型 (壁付用DXFファイル） 外寸628mm×454mm×24mm 画面内寸572mm×398mm 画面メディア594mm×420mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A2G-L2116-SFR28/ (PDF) | ＬＥＤライトパネルA2G-SFR28型 (壁付用PDFファイル） 外寸628mm×454mm×24mm 画面内寸572mm×398mm 画面メディア594mm×420mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B2G-L2113-SFR28/ (DXF) | ＬＥＤライトパネル B2Ｇ－ＳＦＲ２8型 （壁付用ＤＸＦファイル） 外寸762mm×549mm×24mm 画面内寸706mm×493mm 画面メディア728mm×515mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B2G-L2113-SFR28/ (PDF) | ＬＥＤライトパネル B2Ｇ－ＳＦＲ２8型 （壁付用PDFファイル） 外寸762mm×549mm×24mm 画面内寸706mm×493mm 画面メディア728mm×515mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A1G-L2116-SFR28/ (DXF) | ＬＥＤライトパネルＡ１Ｇ－ＳＦＲ２8型 (壁付用ＤＸＦファイル） 外寸875mm×628mm×24mm 画面内寸819mm×572mm 画面メディア841mm×594mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A1G-L2116-SFR28/ (PDF) | ＬＥＤライトパネルA1G-SFR28型 (壁付用PDFファイル） 外寸875mm×628mm×24mm 画面内寸819mm×572mm 画面メディア841mm×594mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B1G-L2113-SFR28/ (DXF) | ＬＥＤライトパネル B1Ｇ－ＳＦＲ２8型 （壁付用ＤＸＦファイル） 外寸1064mm×762mm×24mm 画面内寸1008mm×706mm 画面メディア1030mm×728mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B1G-L2113-SFR28/ (PDF) | ＬＥＤライトパネル B1Ｇ－ＳＦＲ２8型 （壁付用PDFファイル） 外寸1064mm×762mm×24mm 画面内寸1008mm×706mm 画面メディア1030mm×728mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A0G-L2113-SFR28/ (DXF) | ＬＥＤライトパネル Ａ0Ｇ－ＳＦＲ２8型 （壁付用ＤＸＦファイル） 外寸1223mm×875mm×24mm 画面内寸1167mm×819mm 画面メディア1189mm×841mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| A0G-L2113-SFR28/ (PDF) | ＬＥＤライトパネル Ａ0Ｇ－ＳＦＲ２8型 (壁付用PDFファイル） 外寸1223mm×875mm×24mm 画面内寸1167mm×819mm 画面メディア1189mm×841mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B0G-L2113-SFR28/ (DXF) | ＬＥＤライトパネル B0Ｇ－ＳＦＲ２8型 （壁付用ＤＸＦファイル） 外寸1490mm×1064mm×24mm 画面内寸1434mm×1008mm 画面メディア1456mm×1030mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
| B0G-L2113-SFR28/ (PDF) | ＬＥＤライトパネル B0Ｇ－ＳＦＲ２8型 （壁付用PDFファイル） 外寸1490mm×1064mm×24mm 画面内寸1434mm×1008mm 画面メディア1456mm×1030mm アルミシルバー色仕上げ、他に黒色仕上げ、拡散板仕様あり |
|
企業情報
LEDライトパネルは導光板方式にて他社に先駆けて2007年より販売中。光源面の輝度均一度を保つため導光板にはDotパターンを採用し、個々に設計することで輝度均一度80%以上の均一な発光を保ちます。 LEDチップにつきましては色温度3000Kの電球色、4500Kの白色、5000Kの昼白色、6000Kの昼光色及びRGBチップを全ての製品にお選び頂けます。既設の蛍光灯サインの光源入替にも色温度で全て対応出来ます。 LEDの寿命は約40,000～50,000時間、弊社の製品を10年間使用中の施設や店舗もございます。 メニュー看板として商業施設のフードコートなどの写真パネルなどに多くご採用頂いております。 光源としては板面輝度均一度の高さをご評価いただき、拡散板仕様の製品を目視検査や画像検査等の光源として大手メーカー様などでご採用頂いております。 また、開閉式のスナップフレームがついていないモジュール型面光源は既存サインの代替光源、建築化照明、什器照明として最適です。 完成品だけでなく、部品としての導光板・拡散板・LEDチップバーなどの卸販売などもさせていただきます。お気軽にお問い合わせください。
