全ch独立した設定、動作ができる多現象同時出力

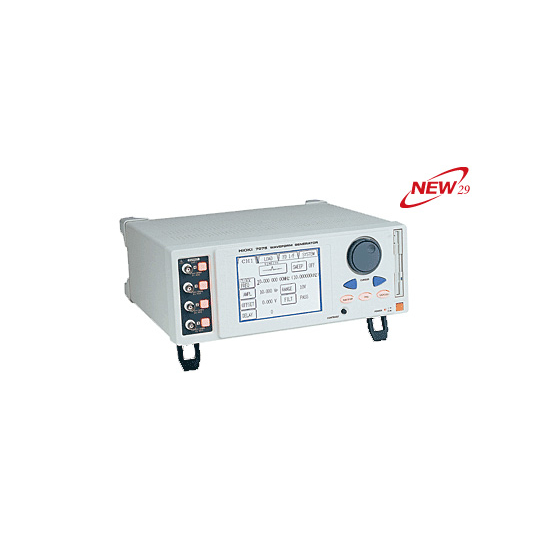

ファンクションジェネレータ機能と任意波形発生機能を持つ多チャネル波形発生器ウェーブフォームジェネレータ。ファンクションジェネレータはサイン波、矩形波など8個の基本的な波形を内蔵しています。また、任意波形出力はメモリ長128、000 ワード、クロックレート10MHz、分解能16ビットの基本性能を備え、長時間かつ高品位な波形出力が可能です。ファンクションジェネレータ機能、任意波形発生機能ともに、周波数、振幅など各種パラメータのスイープ機能に対応しており、評価用の信号源として多様な条件を容易に得る事ができる波形発生器です。
この製品へのお問い合わせ
基本情報
1. 多チャネル 小型・軽量ボディに2chを搭載。三相モータなど、多chの評価も1台で対応できます。 2. チャネル独立動作 波形の選択、各種条件だけでなく、任意波形のサンプリングクロック周波数の設定やスイープの制御なども含め全ch 独立した設定、動作ができます。 3. 容易な操作性 日本語表示およびタッチパネルによる直感的、かつ容易な操作性です。 4. 実波形の利用をさらに使いやすく メモリハイコーダで測定した波形を3.5 型フロッピーディスク、またはGP-IB でダウンロードできます。振幅、時間軸情報も併せてダウンロードするため、実波形の利用がさらに容易になりました。また、波形や設定状態などの保存も可能。フロッピーディスクは、MS-DOS ※フォーマットで、1.44MB まで対応しています。 5. 複数台の同期運転 1台をマスタとして、最大4台 (16ch) まで同期運転ができます。 6. 外部トリガによる、タイミングシミュレーション 背面のトリガ端子で、ch ごとに発生を制御でき、タイミングの違いによるシミュレーションができます。
価格情報
0
納期
用途／実績例
チャネル数：2ch 出力機能：[任意波形発生]、 [ファンクションジェネレータ] 表示部：5.7型LCD、 タッチパネル アナログ出力：[任意波形発生]、[ファンクションジェネレータ] 電圧設定範囲：±0.1V/±1V/±10Vpeak（分解能0.01 mV～ 1 mV） 最小負荷抵抗：40Ω 出力インピーダンス：50Ω±2%（DC） 立上り/立下り：45ns以内（10～90%、フィルタ通過設定、矩形波の場合） ch間スキュー：25ns以内（同一波形選択時）
