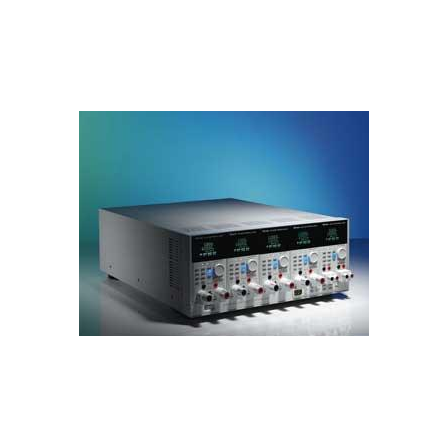

モジュール+メインフレーム構造の直流電子負荷。マルチチャンネル式、高精度、高出力、定インピーダンスモード搭載。
63600シリーズは、マルチ出力AC/DC電源、DC-DCコンバータ、携帯電話充電器、バッテリー、PCアダプタ、パワーエレクトロニクス製品を試験するために設計されており、研究、開発、生産、受入検査などのアプリケーションに適しています。 容量性負荷をシミュレートするCZ（定インピーダンス）モードを搭載し、非線形な負荷についても模擬することができます。最小動作電圧は（0.4V＠80A Typical、63640-80-80）で、低電圧でも定格電流を引き込むことができるので、燃料電池などの低電圧を必要とするアプリケーションにも適しています。 また、ダイナミックローディングアプリケーションにおいても広範囲にシミュレーションするため、ATX電源のテスト要件を満たしています。 本体のEEPROMのメモリによって、100シーケンスの保存データを即座に呼び出して試験を行うことができます。16bit測定回路は、リアルタイムで電圧、電流測定をし、フロントパネルとPCを介したソフトウェア双方で電圧測定、調整及び短絡試験をシミュレートできます。
この製品へのお問い合わせ
基本情報
■定格電力：100W×2/300W/400W ■電圧範囲：0V～600V ■電流範囲：0A～80A ■1メインフレームに最大10チャンネル搭載可能 ■測定確度：3レンジ式、高精度の電圧/電流/電力測定機能 ■最小動作電圧：0.4V@80A（Typical、63640-80-80） ■世界初CZモード採用：CZモードとは従来の電圧、電流設定ではなく、接続される実負荷に近い抵抗分、コンデンサ分、更にケーブル線間のL成分、R成分の設定が可能な容量性負荷シミュレーション - 負荷抵抗（RL）設定範囲：各モジュールのCRモードの設定範囲 - 負荷容量（CL）設定範囲：30uF~50000uF (分解能：1uF) - 線間Ｌ（LS）設定範囲：0.1uH~20uH (分解能：0.1uH) - 線間Ｒ（RS）設定範囲：0.03Ω~20Ω (分解能：0.01Ω) ■動作モード：CC/CV/CR/CP ■ダイナミック周波数スイープ：50kHz ■保護機能：OCP、OTP、OPP、OVPおよび逆接続アラーム
価格情報
お問い合わせください
納期
※お問い合わせください
用途／実績例
マルチ出力AC/DC電源 DC-DCコンバータ 携帯電話充電器 バッテリー PCアダプタ パワーエレクトロニクス製品 等の研究・開発
ラインアップ（9）
| 型番 | 概要 |
|---|---|
| 63600-1 | 1スロット型メインフレーム |
| 63600-2 | 2スロット型メインフレーム |
| 63600-5 | 5スロット型メインフレーム（最大10ch） |
| 63601-5 | 5スロット型メインフレーム（最大6ch） |
| 63610-80-20 | 直流電子負荷モジュール 20A/80V/100W×2ch |
| 63630-80-60 | 直流電子負荷モジュール 60A/80V/300W |
| 63630-600-15 | 直流電子負荷モジュール 15A/600V/300W |
| 63640-80-80 | 直流電子負荷モジュール 80A/80V/400W |
| 63640-150-60 | 直流電子負荷モジュール 60A/150V/400W |
