耐震用ベアリング内蔵の長さ計測用発信器

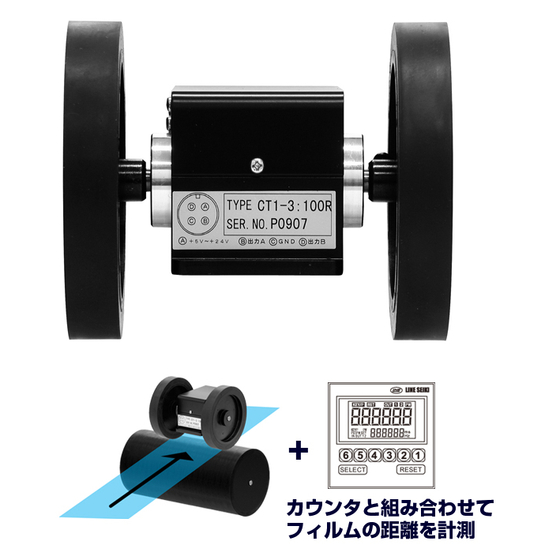

電子/電磁カウンタ,PLCと組合せる測長センサ 布,紙,フィルム等のロール,ラインの測長が可能 測定物を車輪に接触回転させて簡単計測 分解能1m, 0.1m(10cm), 0.01m(1cm)0.001m(1mm) 加減算カウンタ対応の2出力タイプもあり プーリーは用途に合わせたオプション品あり メーター用ゴムプーリーは校正対応品もございます ベアリング内蔵で高い耐振動性能
この製品へのお問い合わせ
基本情報
カウント方式 CT1-3:1 3回転1パルス CT1-3:10 3回転10パルス CT1-3:100 3回転100パルス CT1-3:1000 3回転1000パルス 最高計数速度 CT1-3:1:240m/分 CT1-3:1A/R:700m/分 CT1-3:10:24m/分 CT1-3:10A/R:500m/分 CT1-3:100A/R:250m/分 CT1-3:1000A/R:100m/分 電源電圧 CT1-3:1A/R:DC5 – 24V ±10% CT1-3:10A/R:DC5 – 24V ±10% CT1-3:100A/R:DC5 – 24V ±10% CT1-3:1000A/R:DC5 – 12V ±10% CT1-3:1000ACH/RCH:DC24V ±10% 出力電圧 CT1-3:1A/CT1-3:10A/CT1-3:100A CT1-3:1R/CT1-3:10R/CT1-3:100R H:電源電圧-1V以上 L:0.8V以下 CT1-3:1000A/CT1-3:1000R H:電源電圧-1V以上 L:0.5V以下 操作トルク15mN･m
価格帯
1万円 ~ 10万円
納期
用途／実績例
シート・フィルム・布などの長さ計測用(別にカウンタが必要です)
ラインアップ（11）
| 型番 | 概要 |
|---|---|
| CT1-3:1 | 内蔵センサ:マイクロスイッチ | 発信単位:1m | 計測速度:240m/分 | 重量:700g |
| CT1-3:10 | 内蔵センサ:マイクロスイッチ | 発信単位:10cm | 計測速度:24m/分 | 重量:710g |
| CT1-3:1A | 内蔵センサ:光電センサ1出力 | 発信単位:1m | 計測速度:700m/分 | 重量:730g |
| CT1-3:10A | 内蔵センサ:光電センサ1出力 | 発信単位:10cm | 計測速度:500m/分 | 重量:730g |
| CT1-3:100A | 内蔵センサ:光電センサ1出力 | 発信単位:1cm | 計測速度:250m/分 | 重量:740g |
| CT1-3:1000A | 内蔵センサ:光電センサ1出力 | 発信単位:1mm | 計測速度:100m/分 | 重量:790g |
| CT1-3:1R | 内蔵センサ:光電センサ2出力 (90°位相差入力) | 発信単位:1m | 計測速度:700m/分 | 重量:740g |
| CT1-3:10R | 内蔵センサ:光電センサ2出力 (90°位相差入力) | 発信単位:10cm | 計測速度:500m/分 | 重量:740g |
| CT1-3:100R | 内蔵センサ:光電センサ2出力 (90°位相差入力) | 発信単位:1cm | 計測速度:250m/分 | 重量:750g |
| CT1-3:1000R | 内蔵センサ:光電センサ2出力 (90°位相差入力) | 発信単位:1mm | 計測速度:100m/分 | 重量:780g |
| ※末尾AC/RCのオープンコレクタ出力機種もございます |
