巨大円筒形の直径・真円度・偏位測定に。精度±2mm以下で複雑構造物の変位や形状を高精度かつ短時間に計測。

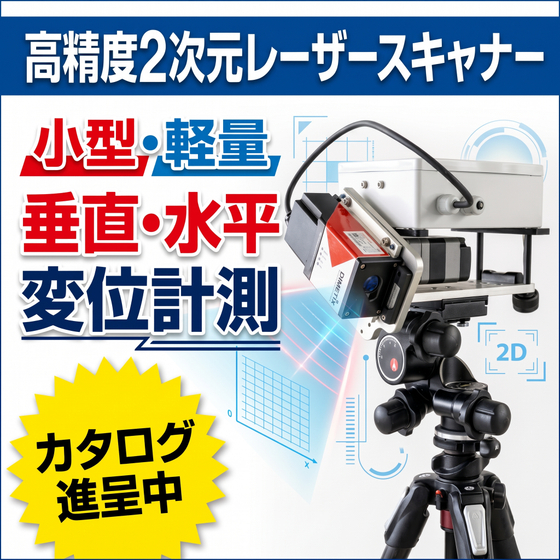

巨大円筒形構造物やトンネル等の計測現場では、従来の測量手法において高精度の確保や作業時間の短縮が難しく、電源の確保や機材の運搬負担も課題となっていました。 高精度2次元レーザースキャナー「LDM700A」は、高精度距離センサーと角度制御の融合によりX/Y座標の計測処理を高速化。 直径・真円度・偏位や構造物のひずみを短時間で正確に捉え、現場測定業務の効率化と作業負担の軽減を実現します。 【特長】 ■測定精度±2mm以下および高分解能（200,000/rev）を実現 ■垂直・水平の2軸測定によりX座標/Y座標をリアルタイム表示 ■重量2.3kgの小型軽量設計とバッテリ駆動で電源が無い現場に対応 ■トンネル断面・建築限界・地盤沈下・耐火煉瓦変位など多様な用途に対応 ■事前のデモ機無償貸出と専門スタッフによるサポート体制を提供 ※詳しくは資料をダウンロードいただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
関連動画
基本情報
【仕様】 ■測定精度 ≦±２ｍｍ ■測定分解能 200,000/rev ■測定スピード 250Hz(max) ■小型軽量 2.3kg ■外形寸法 270（L)ｘ200(W)ｘ125mm(H) ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
100万円 ~ 500万円
納期
用途／実績例
【用途】 ■建築（ホーム構造物離隔測定） ■土木（トンネル断面測定） ■電力（架線計測） ■製造業 大口径パイプ・管の内径測定 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
創設以来、自社製品の開発を手掛けアイデアをまとめることからスタートして機構設計、加工、回路設計、組み込みプログラム作成というプロセスを毎年繰り返してきました。現在はＯＥＭ生産と自社製品の販売の両方を行っており、今後はさらにお客様の要望に答えられる様な計測器の開発を継続してゆく所存です。 スイスDimetix社の日本総代理店でもあり赤色レーザー距離計の販売にも力を注いでいきます。この製品は世界一高いスカイツリーの高さ計測にも採用されました。まだまだいろいろな応用があると思いますので一つ一つ掘り起こしてゆきたいと考えております。 近年は、鉄道関連の建築限界測定器にも力を入れております。 東日本旅客鉄道(株)様 においては、建築・土木、信号・電力等のいろいろな分野で、 建築限界測定器の開発 にお声をかけて頂けるようになってまいりました。 また、グラフィック一体型建築限界測定器として、第２８回大田区中小企業新製品・ 新技術コンクールで奨励賞を頂きました。
