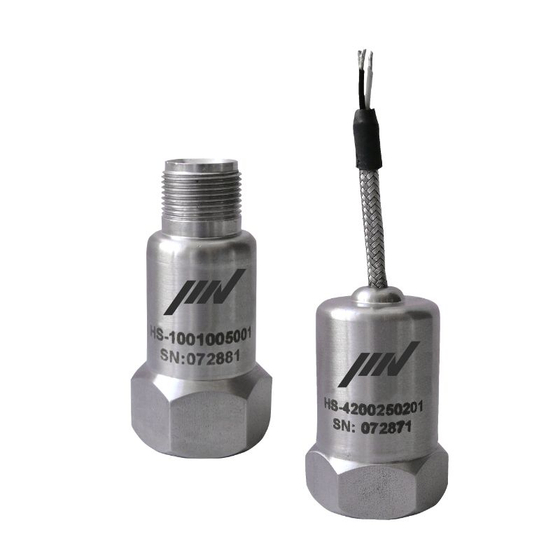

小型・軽量、豊富なバリエーションでさまざまな測定対象に柔軟に対応します。
本製品は、生の振動データ（速度または加速度）を４-20mAの変換信号としてレベル出力します。 ４-20mAを出力するため、レコーダーやPLC/DCS等の計装制御機器に直接接続できます。 【特長】 ・小型・軽量 コンパクトなため、ネジ1本で固定でき、固定場所を選びません。 ・警報制御器が不要 ピックアップからのケーブルを直接後続機器に接続すれば、トレンド監視が実現。盤面の確保が不要になります。 ・現場環境に応じた豊富なバリエーション 波形出力付、防水タイプなど、用途や目的に合った選定が可能。 ・各種スタッドにより簡単設置
この製品へのお問い合わせ
基本情報
●VP-420 振動数範囲：10Hz~1kHz,±3dB (ISO10816) 測定レンジ：10,20,25,50,100 mm/s rms 出力感度：4~20mA/0～フルスケール ●VP-421 振動数範囲：10Hz~1kHz,±3dB (ISO10816) 測定レンジ：10,20,25,50,100 mm/s rms 出力感度：4~20mA/0～フルスケール ※加速度波形：5mV/(m/s^2),10mV/(m/s^2) ●VP-422 振動数範囲：10Hz~5kHz,±3dB 測定レンジ：9.8,19.6,49,98,980 m/s^2 rms 出力感度：4~20mA/0～フルスケール 【共通仕様】 供給電圧：DC15~30V,30mA以上 出力インピーダンス：DC24V,最大600Ω 絶縁抵抗：DC500V,100MΩ以下 保護構造 防滴直出しタイプ：IP65（防塵・防滴） 防水コネクタタイプ：IP67（防塵・防水） 耐水タイプ：IP68（防塵・完全防水：深水100m,10bar）
価格情報
数量によって価格が変動しますので、お気軽にお問い合わせください。
納期
※数量によって価格が変動しますので、お気軽にお問い合わせください。
用途／実績例
・ポンプ、ブロワ等の回転体 加速度・速度の振動値がモニターでき、ベアリング、アンバランス異常の監視が手軽に実現可能となります。 ・工作機械の振動監視 加速度・速度の振動値がモニターでき、ベアリングの異常の監視が手軽に可能になります。 ・現場でFFT FFTアナライザーに接続すれば、振動精密解析が可能です。 ※別途DC24V電源必要 ・上位システム接続 DCS PLC等にダイレクト接続可能。盤面確保が必要ありません。 ・詳しくはカタログをご覧頂くか、もしくはお問い合わせください。
詳細情報
-
基本接続例（3タイプ共通）
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| VP-420 | 速度（電流出力） |
| VP-421 | 速度（電流出力）＋加速度波形（電圧出力） |
| VP-422 | 加速度（電流出力） |
