高天井空間を持つ建物の、夏季・無風時における自然換気解析を行います。
高天井空間自然換気解析は、高天井空間を持つ建物の、夏季・無風時における自然換気解析を行います。大空間では、空調空気だけに頼らず自然換気を期待して温度分布を快適に保つよう試行錯誤することも多くなります。夏期・中間期では、日射や壁貫流により空間内の温度分布は、上にいくほど高く成層化している場合が多く、このため上部に開口があれば、密度差対流が起きて高温の空気を建物外に排出する事ができます。最近の温熱環境解析では、開口の大きさ・位置・開口率などがわかれば、そのまま換気風量を求める事も可能です。詳しくはカタログをダウンロードしてください。
この製品へのお問い合わせ
基本情報

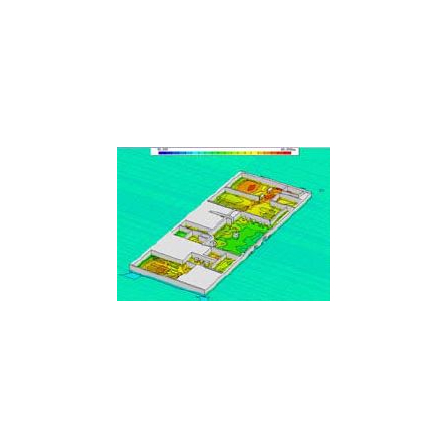

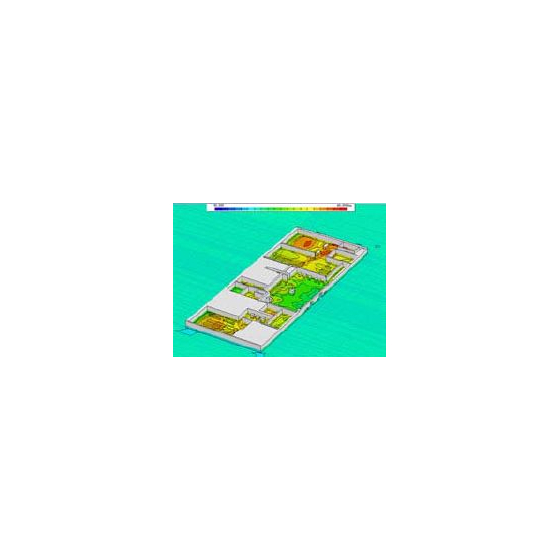

【解析モデル】 ○空間の大きさや建物の屋根形状、及びガラリの位置・大きさを実物に即して正確に再現 ○格子数は、152×85×54＝697,680 ○建物内部の構造も、気流の性状を大きく左右するためできるだけ詳細に作り込んでいる ○外部の空間も含めて解析する事により、換気風量もかなり正確に評価する事が可能 【解析結果】 ○熱条件は、屋根面への日射による空間への熱の侵入と、建物内の人体負荷及び照明負荷を考慮 ○開口はガラリが上部にあいているが、それと共に風除室からの外気の侵入も考慮 ○建物端部では有圧扇での排風条件も設定 ○外気温 （33℃） に対して風除室近傍の空間では1～2℃、両側の多数の人が滞留する端部の待ち合わせ空間で5℃程度の上昇 ○外部空間に風を規定しての外部風の影響下での自然換気解析も可能 ●詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。
価格情報
お問い合わせください。
納期
※お問い合わせください。
用途／実績例
●詳しくはカタログをご覧頂くか、もしくはお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
環境シミュレーションでは、3次元流体解析プログラムの独自開発・販売とこれらのソフトウェアを用いた受託解析サービス業務を行っております。十数年にわたって、建築・土木、機械・電子などの分野における熱流体解析に従事し、数多くの解析を手掛け、多数のノウハウと知識を蓄えてきました。実践で鍛えられた多彩な解析・可視化機能は、多くの企業や研究機関でCFDソフトウェアとして高い評価を受けています。 ●Revit、DXFなどのBIM対応CADデータのインポート機能 ●地図情報（GIS）データインポート機能 ●斜め境界・複雑曲面を自在に表現するSuperCartesian機能 ●高速・高精度の輻射計算やDNSによる高精度乱流解析機能 ●空間内で複数の物体移動に対応する移動境界問題解析機能 ●使いやすいインターフェイスと分かりやすいアニメーション機能 -- ソフトウェアサポートはもちろん、受託解析も承っております。空調換気・風環境解析を中心に、簡単・小規模な問題から複雑・大規模な解析まで、多くの問題に高いコストパフォーマンスのソリューションを提供。 豊富な解析事例と共に、皆様のご来訪お待ちしています。
