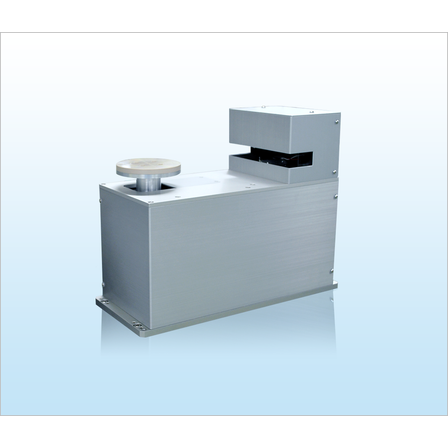

ノッチレスウェーハにも対応した450mm新型アライナ
450mmシリコンウェーハの外周とT7コード又はノッチを基準に高速、高精度に位置決め 独自開発のイメージセンサを使用し、モータドライバ、コントローラを本体に内蔵 スピンドル形、形状、材質の変更にも対応可能 制御方式:RS232C及びパラレルフォトI/O 450mmと300mmの兼用タイプも製作可能 ウェーハ持ち直し動作が可能なZ軸付きも製作可能
この製品へのお問い合わせ
基本情報
○被搬送物SEMI規格 450mm シリコンウェーハ (T7コード仕様、ノッチ仕様) ○位置決め精度センタリング：±0.1mm以内 ロケート：±0.1度以内 ○位置決め時間4秒以内 ○センサイメージセンサユニットによるウェーハエッジ検出 ○LED照明付 ○位置補正範囲半径8mm以内 ○ウェーハ保持方式真空吸着による保持 ○クリーン度ISOクラス2(駆動部排気時) ○質量約18kg ○ユーティリティ電流電圧：DC24V±10% 3A 真空：-53kPa以上
価格帯
納期
用途／実績例
半導体製造装置など
