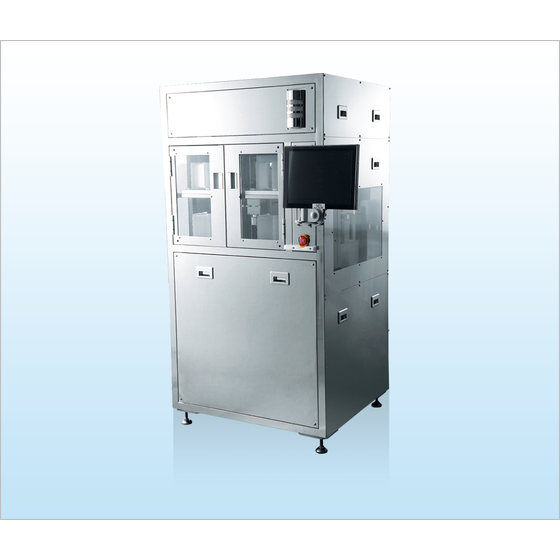

EFEM
300mmウェーハをFOUPカセットより取出し、振り分けを行います。 振り分けのパターンは任意に設定でき、お客様の仕様に対応した振り分けが可能です。 振り分け以外にも装置のローダ/アンローダとして使用できます。 水平多軸ロボット(GCR4210-500-AM)を搭載することにより走行軸なしで4カセットにアクセス可能 Z軸ストローク500mmの採用によりカセットを上下2段に配置可能 ロボットに反転軸を搭載することにより、下面処理の場合でも、処理面に接触することなく搬送が可能 リストブロック部にマッピングセンサを搭載し、カセット内のウェーハを検出 開閉ドアは開閉検出センサを設け、ロボット動作中はロックされ安全面にも配慮 ガラス(透明ワーク)対応アライナ搭載(SAL3361GR) お客様の装置との取り合いは任意に変更可能(HOST通信については別途対応） お客様の要求仕様に合わせたカスタマイズが可能
この製品へのお問い合わせ
基本情報
搬送物150mmガラスウェーハ 処理枚数140枚/h (装置側の処理時間は含みません) 動作範囲ワーク中心距離旋回角度 (θ軸)上下ストローク (Z軸)反転軸 672mm335度500mm180度 搬送速度 (平均速度)アーム旋回角度 (θ軸)上下ストローク (Z軸) 550mm/sec300度/sec300mm/sec 搬送速度 (最大速度)アーム旋回角度 (θ軸)上下ストローク (Z軸) 900mm/sec400度/sec450mm/sec 反転ユニットなし 吸着搬送時アーム旋回角度 (θ軸)上下ストローク (Z軸) 1800mm/sec540度/sec500mm/sec 繰り返し精度±0.1mm以内 <システム> ワーク保持方式吸着による保持 クリーン度ISO Class2(ISO14644) フットプリント640mm×835mm(タッチパネルを除く) 重量約350kg ユーティリティ電源：単相 AC200V 15A 真空：-53kPa以上(吸着チャック取付の場合)
価格帯
納期
用途／実績例
半導体製造装置など
