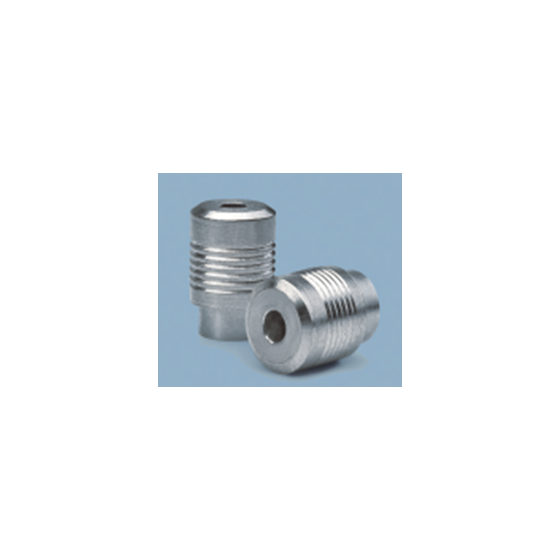

ねじ切り、シール剤不要のオリフィスです。段付き加工のみで、加工穴奥にも簡単に装着できます。
・穴加工が簡単 タッピング(ネジ切り)加工が不要 穴加工公差は 0ｍｍ～+0.1ｍｍ ・装着が簡単 単純かつ簡単に装着可能 手作業での取付可能 オートメーション化にも可能 作業工程も覚えやすい 加工穴奥にも装着可能 接着剤不要 ・高い信頼性 自己保持部品 振動に強く、回転体にも使用可能 両方向ともに流量制御可能 ※詳しくは「カタログをダウンロード」より資料をご覧ください。
この製品へのお問い合わせ
関連動画
基本情報
標準タイプ 寸法 外径：Ø 4.00 - Ø 14.00 mm オリフィス径： Ø 0.40 mm - Ø 7.10 mm (リストリクターの径ごとで異なります) スリーブ材質：ステンレス AlSi303 ピン材質：ステンレス 熱処理 硬度40～47HRC 加工穴公差：+0.00 ｍｍ/ +0.10 mm 許容圧力：～20MPa (200 bar) / ～2、940 psi
価格帯
納期
用途／実績例
自動車用部品関係 トランスミッション、サスペンション、フューエルポンプ、コントロールバルブ 等 油圧機器関係 マニホールドブロック、コントロールバルブ、シリンダー、ロータリージョイント、電磁弁、油圧モーター・ポンプ 等
詳細情報
-
流量制御イメージ エキスパンダープラグとの併用で加工工数の削減が可能。 (写真は上部がエキスパンダープラグ、下部がオリフィス)
-
フィルター付きオリフィス 標準品とは別途、オプションとしてフィルターを埋め込んだオリフィスもご用意しております。コンタミなどによる作動不良を防ぎます。
