高効率PWMスイッチングアンプの採用により、安定した試験を行うことが可能

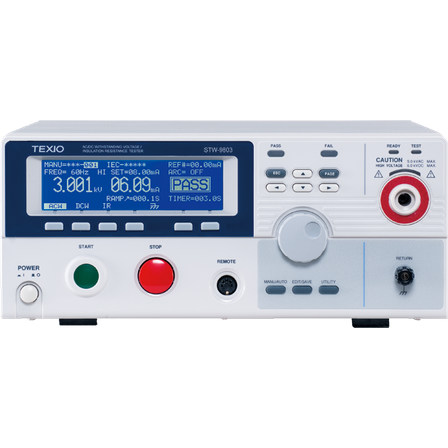

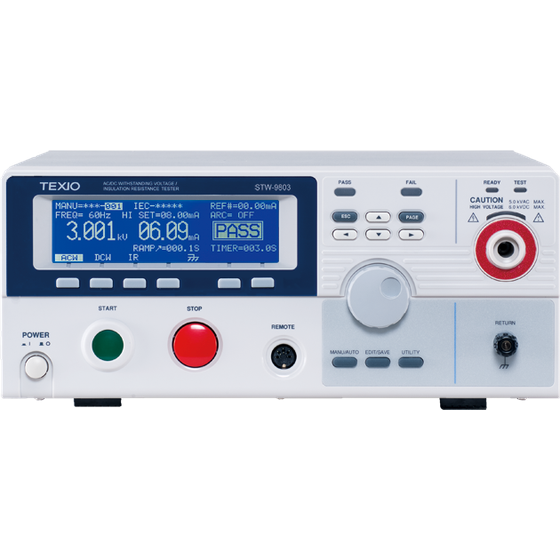

世界の各種安全規格に基づくAC / DC耐電圧、絶縁抵抗（IR）の3種類の試験をするための試験機です。高効率PWMスイッチングアンプの採用でACライン電圧が変化しても出力電圧を一定に保ち安定した試験を行えます。 AC耐電圧試験だけのSTW-9801や、AC耐電圧試験とDC耐電圧試験の2機能を搭載したSTW-9802、 STW-9803はAC耐電圧試験・DC耐電圧試験と絶縁抵抗試験の3機能を搭載したモデルで 計3機種をラインナップしました。 またスイープ機能を装備、試験結果をフロントパネルの液晶パネルにグラフ表示します。 単独試験では、試験条件を100個保存でき自動的に実行させることが可能です。 各国にて定められた安全規格IEC, EN, UL, CSA, GB, JISなどの試験を安全、正確に行うことが可能です。
この製品へのお問い合わせ
基本情報
＜製品の主な特長＞ ◆ACW(AC耐電圧): 5kVAC ◆DCW(DC耐電圧): 6kVDC ◆IR(絶縁抵抗): 50V～1000V (50V steps) ◆出力電圧RAMPUP機能(上昇時間制御) ◆安全放電機能 ◆単独試験:100 個の試験条件を保存可能 ◆自動試験:16個の単独試験を1ブロックとして100個、保存可能 ◆各種保護機能(過温度/過電圧/過電流) ◆ステータス&警告表示用 高輝度LEDインジケータ装備 ◆PWM 出力 (90% 高効率, 信頼性アップ) ◆インターロック機能 ◆スイープ機能 ◆リモート端子 (試験 実行/停止) ◆RS232/USB標準装備 ◆GPIB（オプション対応） ◆外部I/O 端子 (PASS/FAIL/試験モニタ/ 実行/停止制御/インターロック)
価格帯
10万円 ~ 50万円
納期
用途／実績例
【シリーズ共通定格】 ■単独試験モード：単独メモリ：100メモリ ■自動試験モード：自動メモリ：100ブロック ■インタフェース：背面：SIGNAL I/O、USB、RS-232C、GP-IB（オプション） 前面：リモート端子 ■ディスプレイ：240×64ドットマトリクス液晶画面 ■入力電源：AC 100V/120V/220V/230V ±10％、50Hz/60Hz ■消費電力：1000VA ■最大寸法(W×H×D mm)/突起物含む：322×148×452 ■質量：19kg
