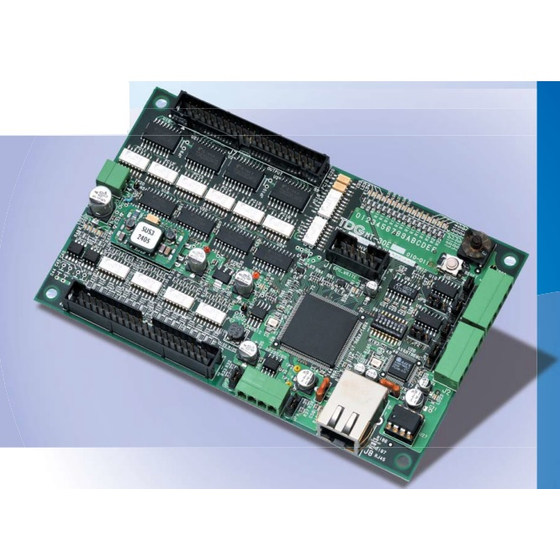

固定バッファに対応！ネットワークが簡単に組めるPLCボード・コントローラ
小型PLCボードはイニシャルコストをかけたくはないが、市販シーケンサ（PLC）ではなく基板でそして低価格にて開発を行ないたいと検討しているお客様向けに設計し、標準化したものになります。 『MT-30E』は、イーサネット通信は固定バッファに対応、ラダープログラムで通信制御ができ、また、イーサネットの設定はTDG製LtC Toolアプリケーション使用で簡単に設定できます。 【特長】 ○外形が145×90の小型でありながらI/O 32/32を標準搭載 ○CPUにルネサス製H8SXシリーズを使用 →高速処理が可能 ○プログラムはCPU内蔵のフラッシュROM（512Kバイト）に保存 →外部ROMを必要としない 詳しくはお問い合わせ、またはカタログをダウンロードしてください。
この製品へのお問い合わせ
基本情報
【仕様】 ○形式：MT-30E ○外形：145(W)×90(D)×15(H)mm ○使用環境温度：0～55℃ ○保存環境温度：-10～65℃ ○供給電源：DC18V～36V 3W(DC24V) ○動作電源 →DC+3.3V：システムロジック →DC+5V：システム周辺回路 ○CPU →型名：ルネサス製 H8SX/1664 →動作周波数：プログラム 48MHz、周辺 24MHz →内蔵フラッシュROM：512Kバイト →内蔵RAM：40Kバイト ○入力：32点 →24Vフォトカプラ絶縁 →32接点単位共通コモン ○出力：32点 →24Vフォトカプラ絶縁、オープンコレクタ出力 →許容電流：50mA/1点、32点共通コモン ○通信機能（ジャンパで切替） →ポート1：RS-232C、RS-422 →ポート2：RS-232C、RS-422、RS-485 ○記憶機能：EEPROM 64Kバイト ○アナログ入力 →入力方式：0～5V又は4～20mA →チャンネル数：2ch →分解能：公称10Bit ●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
価格情報
お問い合わせください
納期
※お問い合わせください
用途／実績例
●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
PLCを中心としたお客様からのオーダー制御製品の開発、設計、製作を担当しています。又、コストダウンに向けて、市販のPLCから基板開発も提案しています。 制御機器はいわばTDGの原点でもあり、長年培ってきた技術力と創造力、その極めて高いレベルを積み重ねてきた実績により、お客様との不動の信頼関係を築き上げています。
