高速、高ダイナミックレンジ！多くの測定データを蓄積できる電子計測器

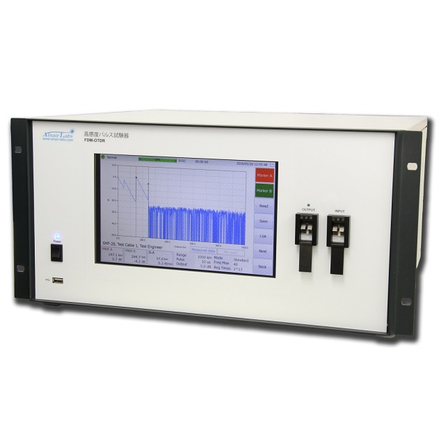

『FOTDR-300』は、従来式C-OTDRが1つのプローブパルスを発信している期間に、異なる周波数で多重させた複数のプローブパルスを発信する光周波数多重コヒーレントOTDRです。 この周波数多重方式により、同じ測定時間内に従来C-OTDRより多くの測定データを蓄積できます。 結果としてFDM-OTDRは同測定時間でより高ダイナミックレンジ、もしくは同ダイナミックレンジで高速な測定が可能になります。 【特長】 ■高ダイナミックレンジ > 23dB ■従来C-OTDRと比べて10～40倍速い測定 ■12,000km長の海底光ケーブル測定可 ■簡単操作 ■タッチパネル 詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【主な仕様】 ■中心波長(OTDR)：1535.03～1565.08nm(ITUグリッド、注文時に固定) ■中心波長(Dummy)：中心波長(OTDR) +/- 3nm ■パルス幅：2.5、5、10、30、60、100μs ■出力パワー：0～+13dBm（0.2dBステップ） ■ダイナミックレンジ：>23dB ■デッドゾーン：<0.5km ■光コネクタ：FC、SC、LC、ST（PC/APC、他の種類も可能） ■測定距離：100km、500～12,000km（500kmステップ） ■周波数多重：1、10、40 ■平均数：2⁸～2²⁴ ■IOR（屈折率）：1.300000～1.700000 ■測定モード：標準/高分解能 ■電源：AC100～240V(50/60Hz) ■消費電力：220W ■突入電流：25A ■外観寸法(W×H×D)：450×240×440mm ■重量：<20kg ■EMC：TR550004、TF549001 ■衝撃：JIS C60068-2-27 ■振動：JIS C60068-2-6 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
価格情報
お問い合わせください
納期
※お問い合わせください
用途／実績例
※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
株式会社アルネアラボラトリは2001年8月に設立し、光通信、加工用レーザ、センシング、計測器など、独自の光技術を駆使して様々な分野に貢献して参りました。 私たちは光技術以外にも高周波回路技術やアナログ/デジタル回路技術、ソフトウェア技術などを専門としたエンジニアを揃え、光モジュールから検査ラインやシステムソリューションなど様々なご要望にお応え出来る体制を整えております。 日々進化する未来のために当社で培ってきた知識と技術で、皆さまにご満足頂ける新たな製品やシステムを提供致します。 ご購入前に無料でテスト機をお試し、ご評価頂くことも可能です。 カタログ掲載製品以外でもお困りのことがございましたら、お気軽にご相談ください。
