省スペース設置可能！通信、信号回路に侵入する雷サージから機器を防護するSPD

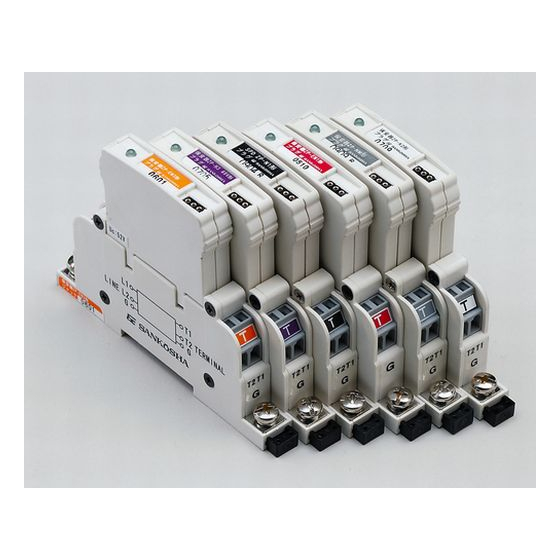

『ZP形』は、通信、信号回路に侵入する雷サージから機器を防護する スリム形通信用SPD（避雷器）です。 JIS C 5381-21 カテゴリC2、D1 対応。 メンテナンス性に優れたプラグイン方式で、プラグ脱着時に回路断に ならない構造です。 劣化表示機能付き（専用テスタ『ZPT1形』(別売)による）です。 【特長】 ■スリム型で省スペース設置が可能 ■DINレール（35mm）取付構造 ■国土交通省公共建築工事標準仕様書適合 ■国土交通省建築設備設計基準適合 ■RoHS指令対応 詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【種別・接続条件】 [種別：通常タイプ（ZP-「」形）] ■L1,L2,T1,T2端子 ・より線0.08mm²(AWG28)〜2.5mm²(AWG13) ■E端子 ・M4対応の絶縁被覆付圧着端子 ・より線1.25mm²(AWG16)以上 ■寸法：W12×D107×H77 [種別：ねじ端子タイプ（ZP-「」JKN形）] ■L1,L2,T1,T2端子 ・M4対応の絶縁被覆付圧着端子 ・より線0.2mm²(AWG24)〜2.63mm²(AWG14) ■E端子 ・M4対応の絶縁被覆付圧着端子 ・より線1.25mm²(AWG16)以上 ■寸法：W17.6×D127×H77 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
価格情報
お問い合わせください
納期
※お問い合わせください
用途／実績例
※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
