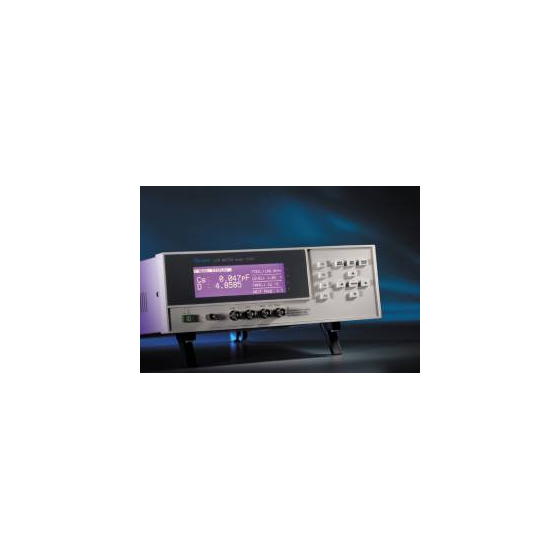

自動化生産ラインでのデュアル周波数測定に使用可能なLCRメータ。
11022/11025は受動部品の測定器として、受動部品自動化生産ラインや受入検査を目的に設計されたLCRメータです。 11022は高速測定、優れた測定確度により、生産現場のニーズを満たし、カウント機能、良品/不良品判定機能、内蔵メモリーによる50設定値の保存と呼び出しなど、便利な機能を搭載しています。 また、4種類の出力インピーダンスの選択が可能ですので、測定結果を他社のLCRメータと対比させても、同一性の測定基準を得ることができます。当機の低インピーダンスモードが持つ高速・高確度測定能力は、大容量・低インダクタンスなどの低インピーダンスな電子部品の自動化生産ラインに最適です。 11025は直流重畳電流の調節が可能なため、各種通信用トランスや低消費電力インダクタンスなど、直流重畳電流のインダクタンス測定に適しています。 さらに、直流抵抗(DCR)、相互インダクタンス(M)、トランス巻線比(Turns Ratio)など、トランスの各パラメータの測定機能が備わり、トランス総合テストの自動化にも応用できます。
この製品へのお問い合わせ
基本情報
■DC抵抗(DCR)、相互インダクタンス(M)、トランス巻線比 (Turns Ratio) など、トランスの測定パラメータの測定機能(11025) ■測定周波数：50Hz/60Hz/100Hz/120Hz/1kHz/10 kHz/20kHz/ 40kHz/ 50kHz/100kHz ■確度：0.1％ ■測定速度：21ms(測定周波数≧100Hzの時) ■測定インピーダンス範囲：0.01mΩ~ 99.99MΩ (4 1/2桁の分解能) ■4種類の出力インピーダンスの選択により、測定結果を他社の LCRメータと対比可能 ■高分解能：0.01mΩ、高確度：0.3％、測定レンジ：100MΩによる低インピーダンスな電子部品の高確度測定を実現 ■DC重畳電流：最大200mA(出力インピーダンス25Ω固定) 調整可能（11025） ■オプションのデュアル周波数測定機能は、キャパシタの品質検査や自動化生産ライン上で使用可能(11022工場オプション) ■コンパレータ機能装備 ■良品/不良品判定機能装備 ■GPIB & Handlerインターフェース (標準装備)
価格情報
お問い合わせください
納期
※お問い合わせください
用途／実績例
全世界の受動部品メーカーに採用実績あり。
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| 11022 | LCRメータ（デュアル周波数測定機能付） |
| 11022 | LCRメータ（デュアル周波数測定機能/RS-232インターフェース付） |
| 11025 | LCRメータ |
