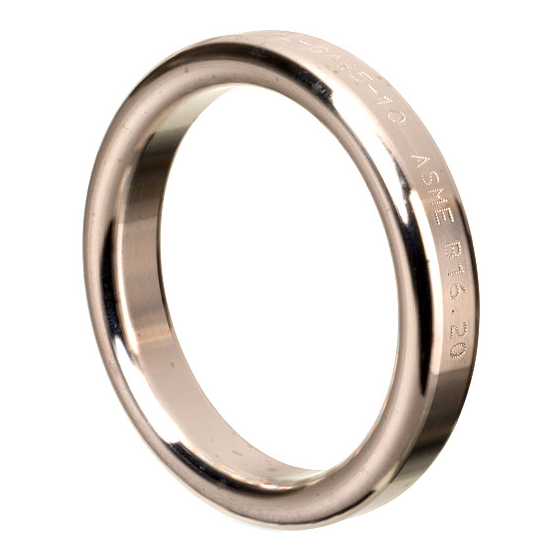

クリンガー社のリングジョイントガスケットは、その高い信頼性により、世界中の大手石油化学プラントで指定され、使用されています!!
•リングジョイントガスケットはヘビーデューティー用、高圧ガスケットで主にオフショアおよびオンショアでの石油化学用途に使用されます。精密加工されたフランジと併用して使用する精密加工された部品です。クリンガーのリングジョイントガスケットはすべてASME B16.20および API 6Aに基づいて製造されています。 •ガスケット材の選定はいくつかの根拠に基づいて行われますが、流体との化学適合性とフランジの硬度が優先されます。ガスケット材質はフランジ面を損傷せずにガスケットが十分変形するためには、フランジの硬度よりブリネル硬さで約30度低くすることが理想です。 •磨滅、孔食、または腐食したフランジのシール面はリングジョイントガスケットのシール性能を損なうことがあります。
この製品へのお問い合わせ
基本情報
基本情報 特定のフランジデザインに応じた以下のリングジョイントガスケットをご用意します： 各型式の寸法/圧力クラス： スタイルRオーバル ½” ～24” : 150～2500 ASME B16.20 26”～36” : 300～900 ASME B16.47シリーズA 1 ½” ～20” : API 6A スタイル Rオクタゴナル ½” ～24” : 150～2500 ASME B16.20 26”～36” : 300～900 ASME B16.47シリーズA 1 ½” ～20” : API 6A スタイルRX 1 ½” ～ 20” : 720～5000 API 6A スタイルBX 1 11/16”～30” : 2000～20000 API 6A
価格帯
納期
用途／実績例
スタイルRオーバル 用途： • 高圧用。 特徴： • 信頼性の高い密封。 • オクタゴナル形リングジョイントとの互換性。 • リング番号R11～R105 スタイル Rオクタゴナル 用途： • 高圧用。 特徴： • 信頼性の高い密封。 • オーバル形より密封効果が高いため、推奨。 • リング番号R11～R105 スタイルRX 用途： • 高圧用。 特徴： • スタイルRとの互換性。 • オーバル形やオクタゴナル形より高さがあり、内圧を利用し、内圧が高くなるほど、密封性が高くなるように設計されています。 • スタイルSRX（水面下使用）もあります。 スタイルBX 用途： • 高圧用として、API 6Aに従って製造されます。 特徴： • 圧力逃がし穴が開けられていて、シール面の圧力が同じになるような構造の内圧バランス形となっています。 • API 6BX のフランジのみに適合します。 スタイルSBX（海面下仕様）もあります。
詳細情報
-
クリンガーリングジョイントガスケット •リングジョイントガスケットはヘビーデューティー用、高圧ガスケットで主にオフショアおよびオンショアでの石油化学用途に使用されます。精密加工されたフランジと併用して使用する精密加工された部品です。クリンガーのリングジョイントガスケットはすべてASME B16.20および API 6Aに基づいて製造されています。
