細く柔らかい素材で使いやすい！パワーエレクトロニクス開発向けの電流プローブ

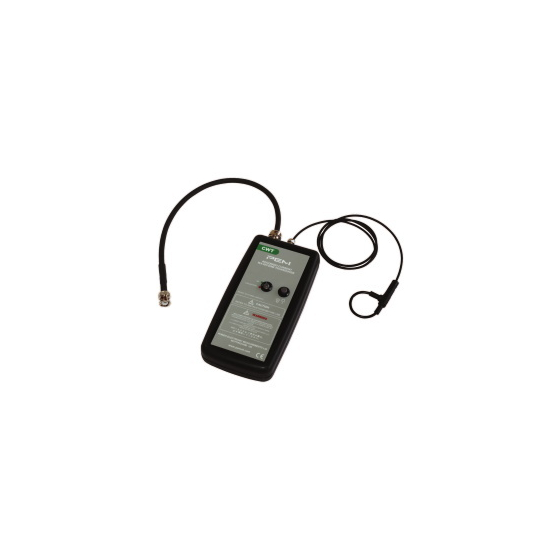

高周波50MHｚ対応！ロゴスキーコイル型電流プローブ 【CWT Mini50HF】は、PEM（パワーエレクトロニックメジャメンツ）社製の高周波50MHz(－3dB)対応のロゴスキーコイル型電流プローブです。 先端部が抜き差し可能で、細くて容易に曲げられるやわらかい素材で構成されているため、使用勝手がよく、高速な電流波形、正弦波・準正弦波・パルス波形を正確に再生することが可能。 パワーコンバータの開発・解析に適しています。 【特長】 ■先端部の抜き差し可能 ■デジタルボルトメータ・パワーレコーダーにも使用可能 ※詳しくはカタログをご覧下さい。お問い合わせもお気軽にどうぞ。
この製品へのお問い合わせ
基本情報
【仕様】 ■測定電流範囲：30A～3kA ■周波数範囲：1Hz～50MHz ■DC オフセットは3mV 以下(25℃のとき) ■細くて柔らかい“Clip-around” － コイル長 100mm － 限られた狭いスペースでも容易にコイルを装着可能 － コイルを確実にロックできる“Clip-in” 機構を採用 － 挿入インピーダンスは数 ph の為、回路間に装着しても影響がない ■コイルピーク絶縁耐圧：2kV ■読取精度：±2％ ※詳しくはカタログをご覧下さい。お問い合わせもお気軽にどうぞ。
価格帯
納期
用途／実績例
【用途】 ■半導体のスイッチング電流の波形（Device Loss） ■電源周波数からRF 帯の高周波正弦波、パルス、過度電流の測定 ■パワーコンバーターの開発や解析 ・MOSFET/IGBT のデバイスなど（TO - 247）或いはパワーモジュールのターミナル周り ・小さなインダクター、キャパシタ、スナバー回路など ■直流大電流内の微小交流電流の測定（キャパシタのリップルなど） ■モータ駆動部の電流測定、VSD、UPS、SMPS 回路の電源品質測定 ※詳しくはカタログをご覧下さい。お問い合わせもお気軽にどうぞ。
